Bombas de acionamento magnético industrial para transferência de fluidos químicos

As bombas de acionamento magnético JUSH usam acoplamento magnético para transmitir a potência do motor ao impulsor sem uma vedação de eixo dinâmica convencional. A separação entre o ímã de acionamento e o líquido bombeado ajuda a reduzir os caminhos de vazamento associados aos projetos de bombas seladas mecanicamente.

A atual linha de bombas magnéticas JUSH contém oito modelos e séries de produtos, abrangendo construções em fluoroplástico, revestidas com flúor e em aço inoxidável, bem como bombas magnéticas autoescorvantes, bombas magnéticas scroll e bombas dosadoras de engrenagem magnética. Esses produtos são destinados a aplicações industriais de transferência de líquidos e processamento químico nas quais a contenção de fluidos, a resistência à corrosão e a operação estável são importantes.

A compatibilidade química é determinada pela configuração completa do material molhado, composição líquida, concentração, temperatura operacional e pressão operacional. Cada bomba é, portanto, especificada de acordo com as condições reais do processo.

JUSH Linha de produtos de bombas magnéticas

Cada página de produto fornece a configuração específica do modelo e a entrada de consulta. A seleção da bomba é baseada na vazão necessária, altura manométrica total, composição líquida, concentração, temperatura, densidade, viscosidade, conteúdo de sólidos, condições de sucção e ambiente de instalação.

Como funciona uma bomba de acionamento magnético

Uma bomba de acionamento magnético transfere torque através de um ímã de acionamento externo e um ímã acionado interno. Um invólucro de contenção separa o líquido bombeado do conjunto de acionamento externo. Como o torque é transmitido magneticamente, a bomba não exige que o eixo rotativo passe através de um empanque mecânico convencional.

Esta construção reduz o número de pontos de vedação dinâmicos entre o líquido bombeado e o ambiente circundante. É amplamente aplicado em tarefas de transferência de fluidos onde o controle de vazamentos e a compatibilidade de materiais são importantes.

Uma bomba de acionamento magnético não funciona sem líquido, a menos que o produto seja explicitamente projetado e classificado para funcionamento a seco. O líquido bombeado normalmente fornece lubrificação e remoção de calor para componentes internos. A operação contínua com uma válvula de descarga fechada também produz calor e deve ser evitada.

Materiais de bomba magnética

Bombas Magnéticas Fluoroplásticas e Revestidas com Flúor

A linha JUSH inclui produtos de bomba magnética CQB-F, CQB, IMD e ZFT fluoroplásticos ou revestidos com flúor. Estas séries são apresentadas separadamente porque seus materiais de construção e arranjos hidráulicos não são idênticos.

A página do produto ZFT identifica uma estrutura F46 revestida de aço, componentes magnéticos de neodímio-ferro-boro e uma luva de isolamento não metálica. F46 é a designação industrial chinesa comumente associada ao material fluorado de etileno propileno. Seu uso na estrutura úmida suporta aplicações que exigem resistência química do fluoropolímero.

A adequação química de cada configuração é baseada na lista completa de materiais molhados, e não no termo geral “fluoroplástico”.

Bombas Magnéticas de Aço Inoxidável

A JMC40-25-160P é a bomba magnética de aço inoxidável listada na faixa atual JUSH. O aço inoxidável proporciona resistência mecânica e é utilizado com líquidos compatíveis com o tipo específico de aço inoxidável e os demais componentes molhados.

O aço inoxidável não é universalmente resistente a todos os ácidos, soluções de cloreto ou produtos químicos oxidantes. O envelope operacional do produto é definido pela composição, concentração e temperatura reais do líquido.

Bomba de acionamento magnético fluoroplástico autoescorvante ZFT

A série ZFT é o produto fluoroplástico autoescorvante dentro da linha de bombas magnéticas JUSH. Os dados do produto JUSH publicados abrangem 12 modelos ZFT.

A série ZFT utiliza transmissão magnética e um arranjo hidráulico autoescorvante. Sua construção publicada inclui um corpo F46 revestido de aço, ímãs de neodímio-ferro-boro e uma capa de isolamento não metálica.

A tabela completa de desempenho do modelo pertence à página do produto ZFT, enquanto esta página de categoria deve manter a faixa de série verificada acima e vincular diretamente aos dados completos do modelo.

Aplicações Industriais

As bombas magnéticas JUSH são posicionadas para tarefas industriais de transferência de líquidos, incluindo:

• Transferência de líquidos em processos químicos

• Transferência de ácidos e álcalis com materiais umedecidos compatíveis

• Transferência de solvente com compatibilidade verificada de material e motor

• Sistemas de circulação e descarga

• Manuseio de produtos químicos para tratamento de água

• Transferência de processos farmacêuticos e de química fina

• Circulação de líquidos para galvanoplastia e tratamento de superfície

• Sistemas de processo que exigem caminhos de vazamento reduzidos na vedação do eixo

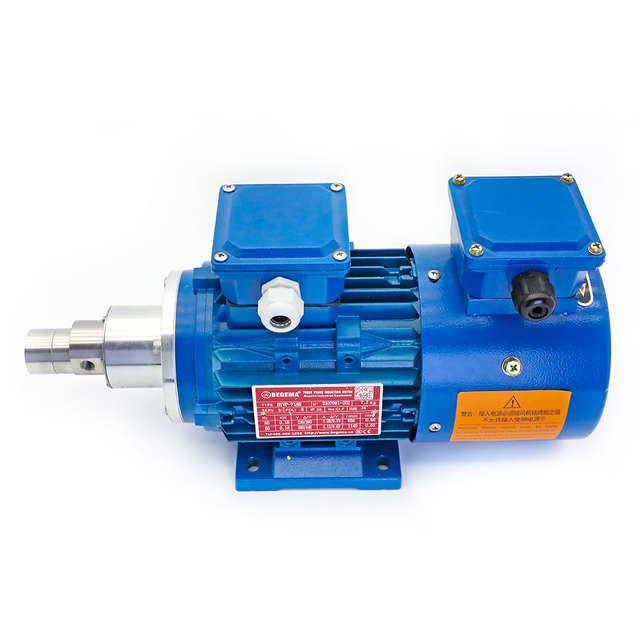

• Entrega de líquido medida usando o produto de medição de engrenagem magnética

• Transferência autoescorvante usando a série ZFT

A adequação da aplicação depende da faixa hidráulica específica do modelo, dos materiais molhados e dos limites operacionais publicados para cada série.

Comparação entre bomba de acionamento magnético e bomba selada mecanicamente

Os fatores decisivos de engenharia são a compatibilidade com líquidos, o ponto de operação exigido, as condições de sucção, a temperatura, o teor de sólidos e o ambiente de manutenção.

Informações necessárias para configuração da bomba

Cada consulta de bomba magnética é processada com os seguintes dados operacionais:

• Vazão necessária em m³/h

• Altura manométrica total necessária em metros

• Nome do líquido e composição química

• Concentração

• Temperatura operacional e máxima

• Densidade e viscosidade

• Presença e tamanho de sólidos suspensos

• Condição de sucção e NPSH disponível

• Altura necessária de escorvamento automático

• Operação contínua ou intermitente

• Tensão, frequência e fase do motor

• Instalação interna ou externa

• Requisitos do motor para áreas perigosas

• Padrão de conexão e diâmetro do tubo

O fornecimento desses parâmetros permite que a série do produto, o modelo hidráulico, os materiais em contato com o produto, o motor e a configuração da conexão sejam compatíveis com a função declarada.

Requisitos de instalação e operação

As bombas magnéticas são instaladas sobre uma base rígida e nivelada, com tubulação de sucção e descarga corretamente apoiada. As cargas da tubulação não são transferidas para os bicos da bomba.

A linha de sucção é curta e direta. Bolsas de ar, restrições desnecessárias e tubulações de sucção subdimensionadas são evitadas. O NPSH disponível permanece acima do NPSH requerido pela bomba no ponto de operação.

Antes da colocação em funcionamento, a carcaça da bomba e o caminho de circulação interna necessário são preenchidos com líquido. As bombas magnéticas padrão não funcionam a seco. A válvula de descarga não é mantida totalmente fechada durante a operação contínua porque o ponto morto converte a energia do motor em calor.

A bomba é desligada imediatamente quando ocorre vibração anormal, ruído, aumento de temperatura, perda de fluxo ou pressão instável. Os componentes internos são inspecionados quanto a desgaste, obstrução e perda de lubrificação antes da operação ser retomada.

Manutenção da bomba magnética

A manutenção de rotina inclui:

• Inspecionar a bomba quanto a vazamentos e ruídos anormais

• Verificando a corrente do motor e a temperatura operacional

• Registrando pressão de sucção, pressão de descarga e fluxo

• Inspeção de rolamentos internos e componentes axiais

• Verificação do invólucro de contenção quanto a desgaste ou danos

• Remover depósitos cristalizados antes de reiniciar a bomba

• Confirmando a rotação livre após desligamento prolongado

• Mantendo as partículas magnéticas longe dos componentes magnéticos internos

• Substituição de componentes desgastados por peças especificadas para o modelo exato da bomba

Os registros de manutenção devem incluir o modelo, número de série, líquido manuseado, horas de operação, resultados de inspeção e componentes substituídos.

Perguntas frequentes

O que é uma bomba de acionamento magnético?

Uma bomba de acionamento magnético transmite o torque do motor ao impulsor por meio de acoplamento magnético. Um invólucro de contenção separa o líquido bombeado do sistema de acionamento externo, removendo o arranjo convencional de vedação do eixo rotativo.

A bomba magnética possui selo mecânico?

Os produtos de acionamento magnético descritos nesta página não utilizam uma vedação de eixo mecânica dinâmica convencional. As vedações estáticas e a estrutura de contenção permanecem como parte do limite de pressão.

Uma bomba magnética pode funcionar a seco?

As bombas magnéticas padrão nesta página são tratadas como bombas que não funcionam a seco. O líquido é necessário para lubrificação interna e remoção de calor.

Qual bomba magnética JUSH é autoescorvante?

A série ZFT é a bomba de acionamento magnético fluoroplástico autoescorvante na atual linha de bombas magnéticas JUSH.

Qual é a capacidade publicada da série ZFT?

A linha ZFT publicada cobre vazão de 3,6 a 60 m³/h, altura manométrica de 20 a 45 m, altura autoescorvante de 1,5 a 3,0 m e potência de motor de 1,5 a 18,5 kW em 12 modelos.

Quais informações são necessárias para uma cotação?

A cotação é baseada em vazão, altura manométrica, composição líquida, concentração, temperatura, densidade, viscosidade, teor de sólidos, condições de sucção, requisitos do motor e conexões de tubulação.
