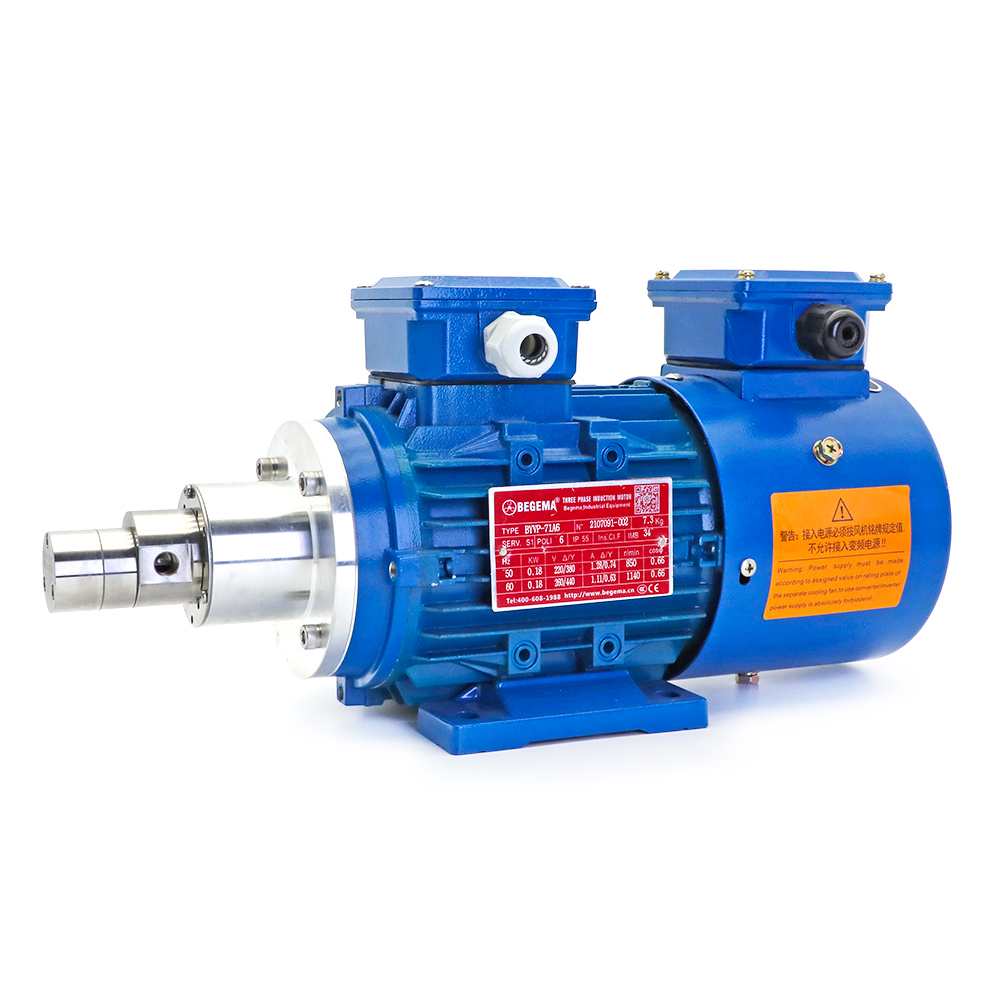

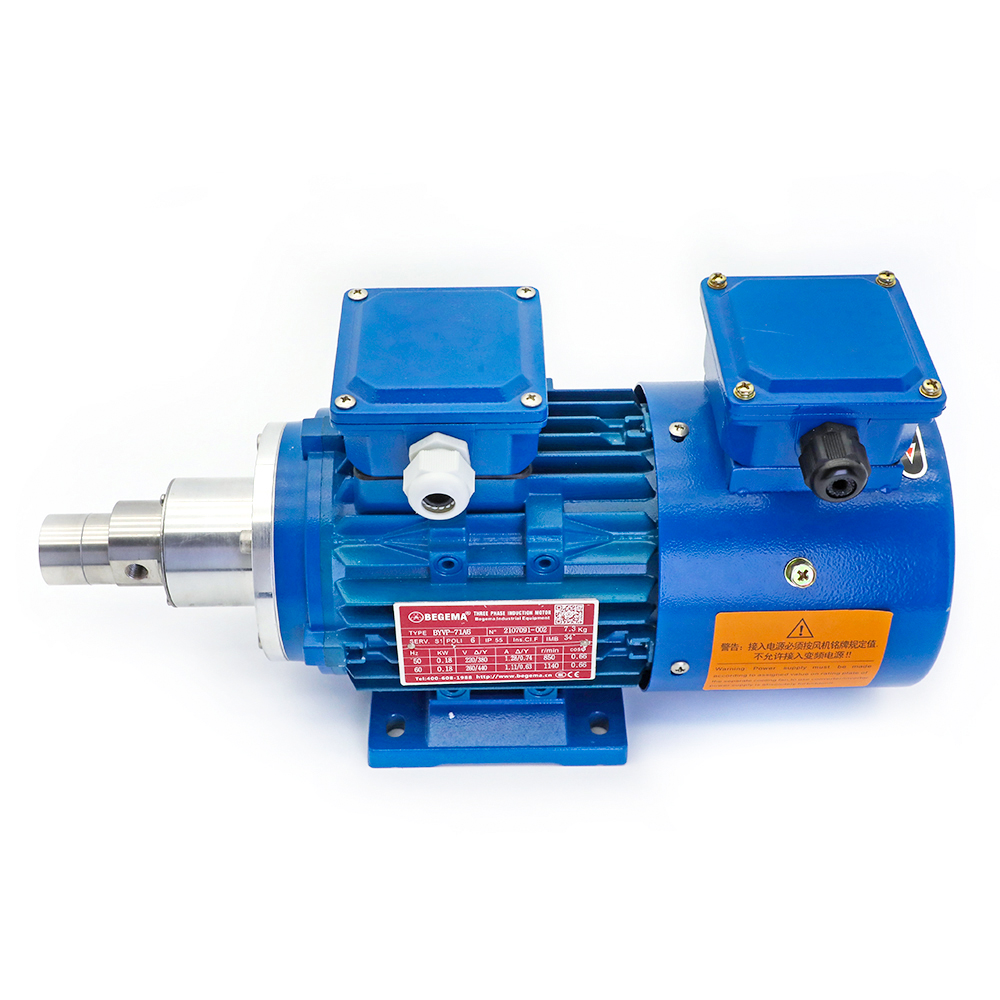

Bomba de medição de engrenagem magnética micro com motor de frequência variável à prova de explosão

Bomba de medição de engrenagem magnética micro com motor de frequência variável à prova de explosão

5 0 Rever

A bomba de engrenagem magnética é um tipo de bomba de engrenagem de deslocamento positiva que atinge a transmissão de torque sem contato através de atuadores magnéticos, substituindo as vedações dinâmicas por vedações estáticas para obter uma operação sem vazamentos completa. As bombas de engrenagem magnética são adequadas para indústrias como petróleo, produtos químicos, farmacêuticos, fundição, eletroplatação, proteção ambiental, alimentos e defesa nacional. Eles são equipamentos ideais para transportar líquidos inflamáveis, explosivos, voláteis, tóxicos, raros e valiosos, bem como vários líquidos corrosivos. Adequado para transmitir fluidos com certa lubrificação que não contêm partículas e fibras sólidas em vários processos da indústria.

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta Exportation PDF

Descrição do produto

A bomba de engrenagem de acionamento micro magnética CX é feita de material de espiada reforçado especial para engrenagens e rolamentos, eixo de cerâmica de alta precisão e engrenagens moldadas por injeção; O produto tem uma vida super longa e resistência ao desgaste, tornando-o uma escolha ideal para transmitir um pequeno fluxo, líquidos corrosivos não pulsantes, líquidos abrasivos e líquidos de alta temperatura. O uso de bombas de engrenagem em locais inflamáveis e explosivos requer o uso de motores de frequência variável à prova de explosão/à prova de explosão para acionar a bomba de engrenagem. Conversor de frequência configurável para controle da função do motor, com medição de velocidade, velocidade ajustável e funções de rotação para a frente/reversa A conexão do computador superior pode obter controle inteligente, adequado para ambientes de trabalho contínuos, como conservas líquidas.

As engrenagens da cabeça da bomba são feitas de material de espiada; O corpo da bomba é feito de aço inoxidável 316L e os outros materiais de sobrecorrente são 316L. A manga do eixo está espiada e o material de vedação é PTFE.

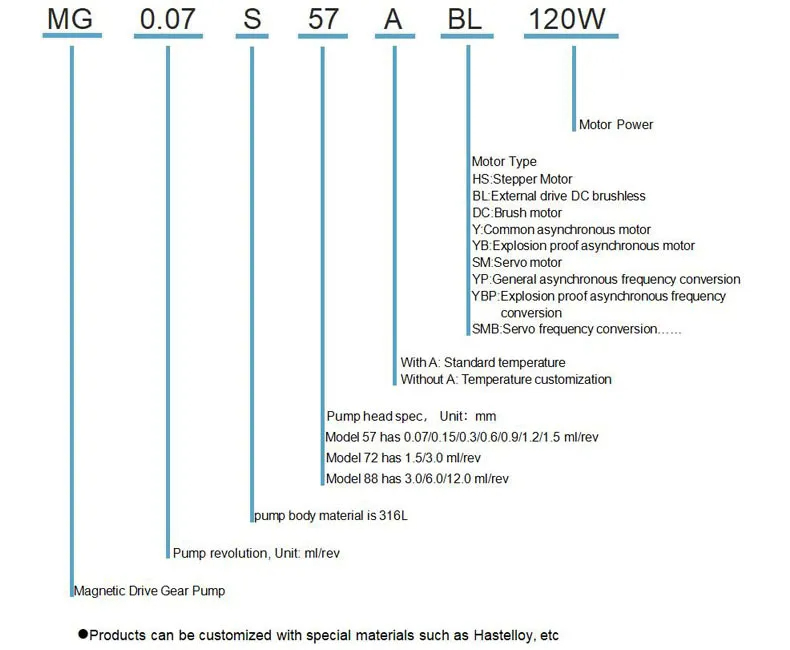

Modelo de produto

Parâmetros do produto

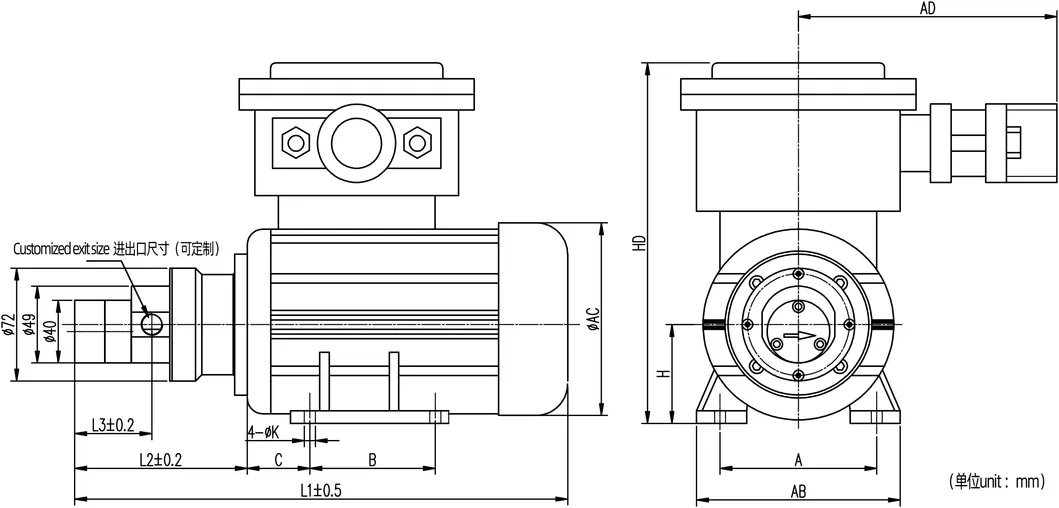

详情 -04

Modelo de bomba	Base do motor	L1	L2	L3	A	Ab	H	HD	ANÚNCIO	B
JS1.50S72YB0.18KW	63	366	111	49	100	130	63	230	165	80
JS3.00S72YB0.37KW	71	401	143	66	112	140	71	250	165	90

Modelo de bomba	C	K	AC	Peso (kg)	Imp. & Exp. Tamanho	Faixa de fluxo ( l / h )			faixa de temperatura
						2 pólo	4pole
JS1.50S72YB0.18KW	40	7	130	15.5	G1/4	252		126	-40ºC ~ 50ºC
JS3.00S72YB0.37KW	43	7	145	18.5	G3/8	504		252	-40ºC ~ 40ºC

Parâmetro do motor
Poder nominal	Trifásico 380V/220V
Frequência nominal	50Hz
Nível de proteção	IP55
Tipo de prova ex	Probata da chama

Os valores nesta tabela são apenas para referência.

Observações :

O Serviço OEM é adequado de acordo com sua solicitação.

As especificações são apenas para referência, para verificação de detalhes, não hesite em entrar em contato conosco.

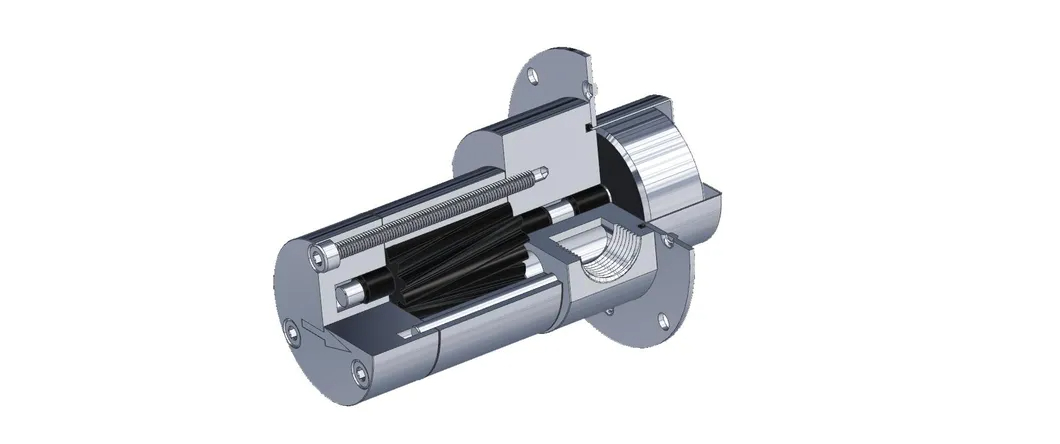

详情 -05

详情 -06

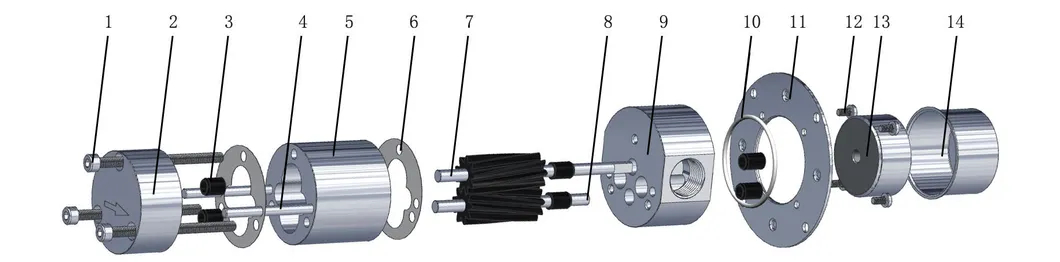

1. Parafuso de ininner-hexagon*3 5. Corpo da bomba 9. Tampa traseira 13. Aço magnético interno
2. tampa da frente 6. Junta da PTFE*2 10. O-ring 14. Tampa do isolamento
3. Slave do eixo*6 7. Engrenagem de acionamento 11. Platen
4.pin *2 8. Engrenagem acionada

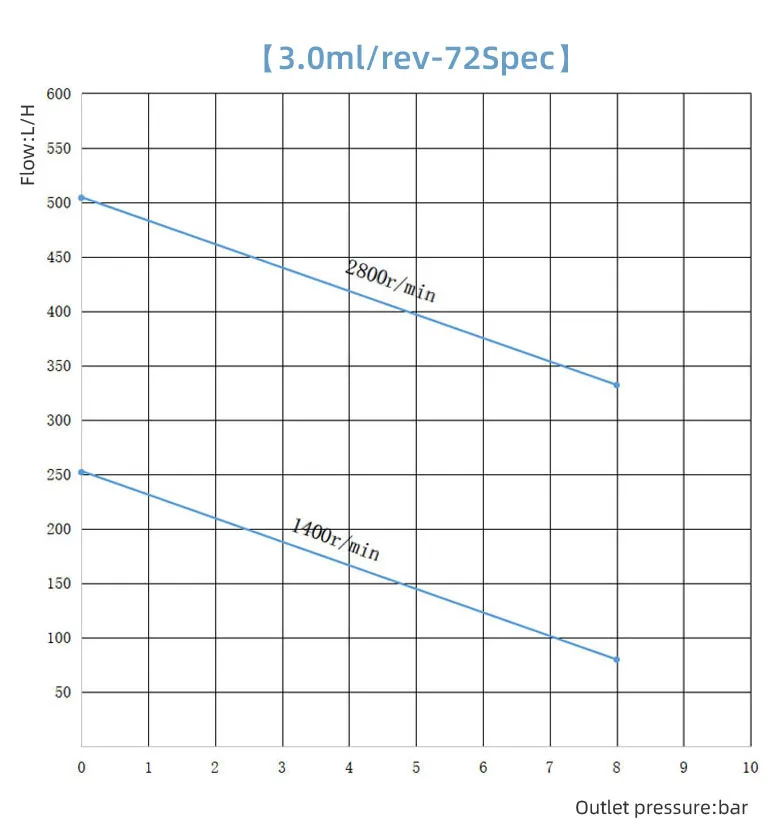

详情 -07

Características do produto

Sem pulso, alta precisão.

O design externo da engrenagem torna o fluxo da bomba relativamente não afetado pela pressão do sistema, e a saída de fluxo não possui pulsação, o que pode medir com precisão o fluxo e tem uma forte repetibilidade.

Transmissão estável.

A transmissão de engrenagem pode garantir uma taxa de transmissão instantânea constante.

Zero vazamento.

Sem vedação de embalagem ou vedação mecânica, sem peças de uso, usando acionamento magnético, vedação estática, realmente obtém vazamento zero.

Resistência à corrosão

304/116L, Hastelloy e Plásticos de Engenharia podem ser selecionados como materiais do corpo da bomba, que podem ser usados na maioria dos meios químicos.

Vida de serviço eficiente e conveniente e longa

Adote o caminho do motor direto do motor, reduza as peças vulneráveis. Alta eficiência e economia de energia, manutenção simples, baixo custo de instalação, vida útil longa.

Aplicabilidade.

Adequado para alta pressão diferencial, alta pressão do sistema e ampla faixa de viscosidade média.

vida de serviço longo.

O projeto de acionamento magnético da vedação não dinâmica faz com que a extremidade do eixo não precise mais da vedação dinâmica, o que garante a operação livre de vazamento da bomba. O suporte ao eixo sólido e estável pode garantir a malha precisa da engrenagem quando a bomba estiver em alta velocidade, garantir a operação suave da bomba, a alta precisão da medição e a longa vida útil da bomba.

Modo de acionamento diversificado.

A bomba de medição da engrenagem de acionamento magnético pode ser conectado diretamente com motor sem escova DC, 2 polos e motor CA de 4 polos sem redutor. O controle de fluxo da bomba pode ser realizado pelo controlador de CA, CC, DC sem escova e outros motores. Podemos fornecer uma variedade de métodos de direção padrão para atender às necessidades dos clientes.

Uma ampla gama de aplicações.

Bomba de engrenagem de acionamento magnético no design, fabricação e aplicação de um grande número de uso de acionamento magnético, bomba e tecnologia do motor. Tem as vantagens de nenhuma pulsação, vida longa e sem vazamentos. Essas vantagens tornam nossos produtos amplamente utilizados em produtos químicos, médicos, de laboratório, água
