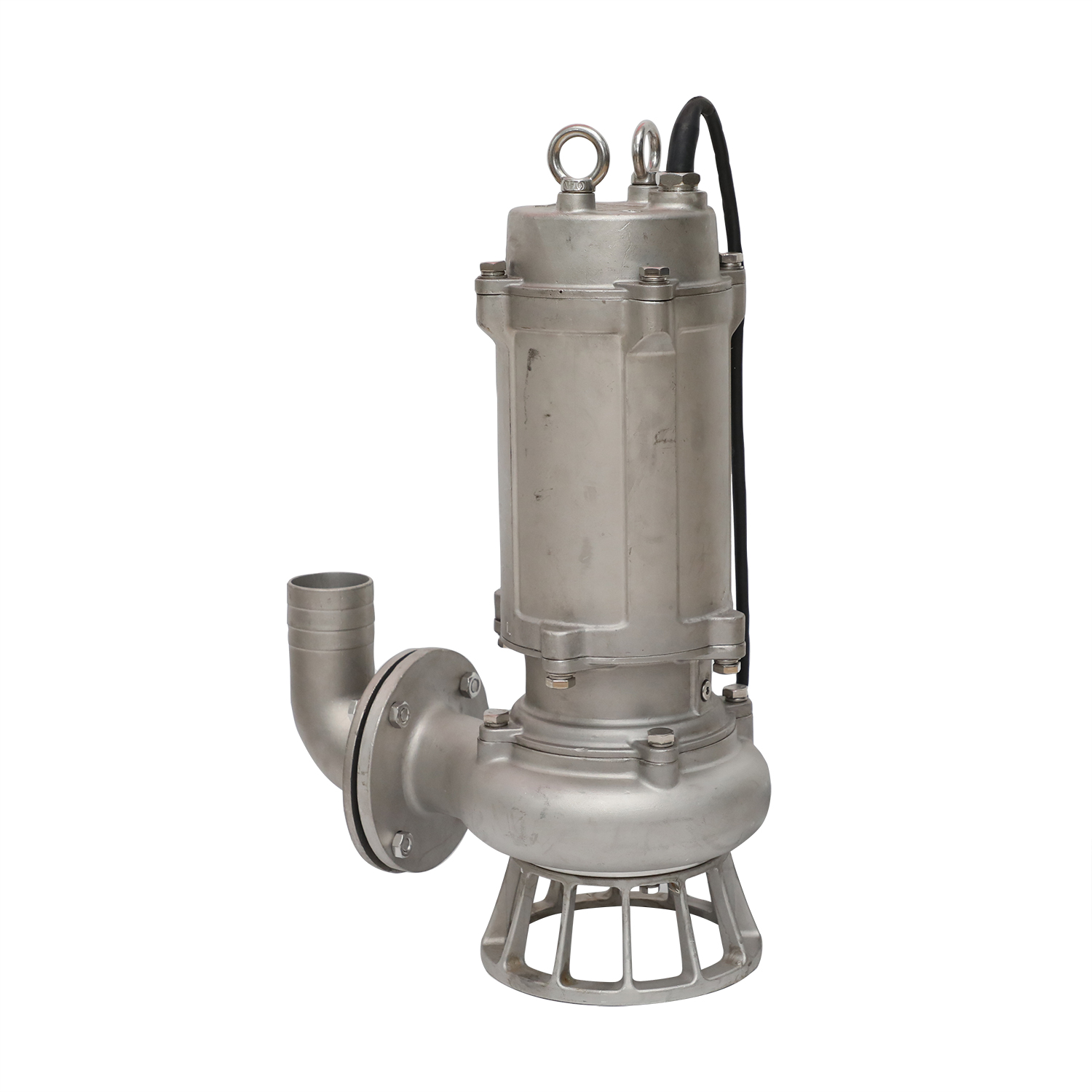

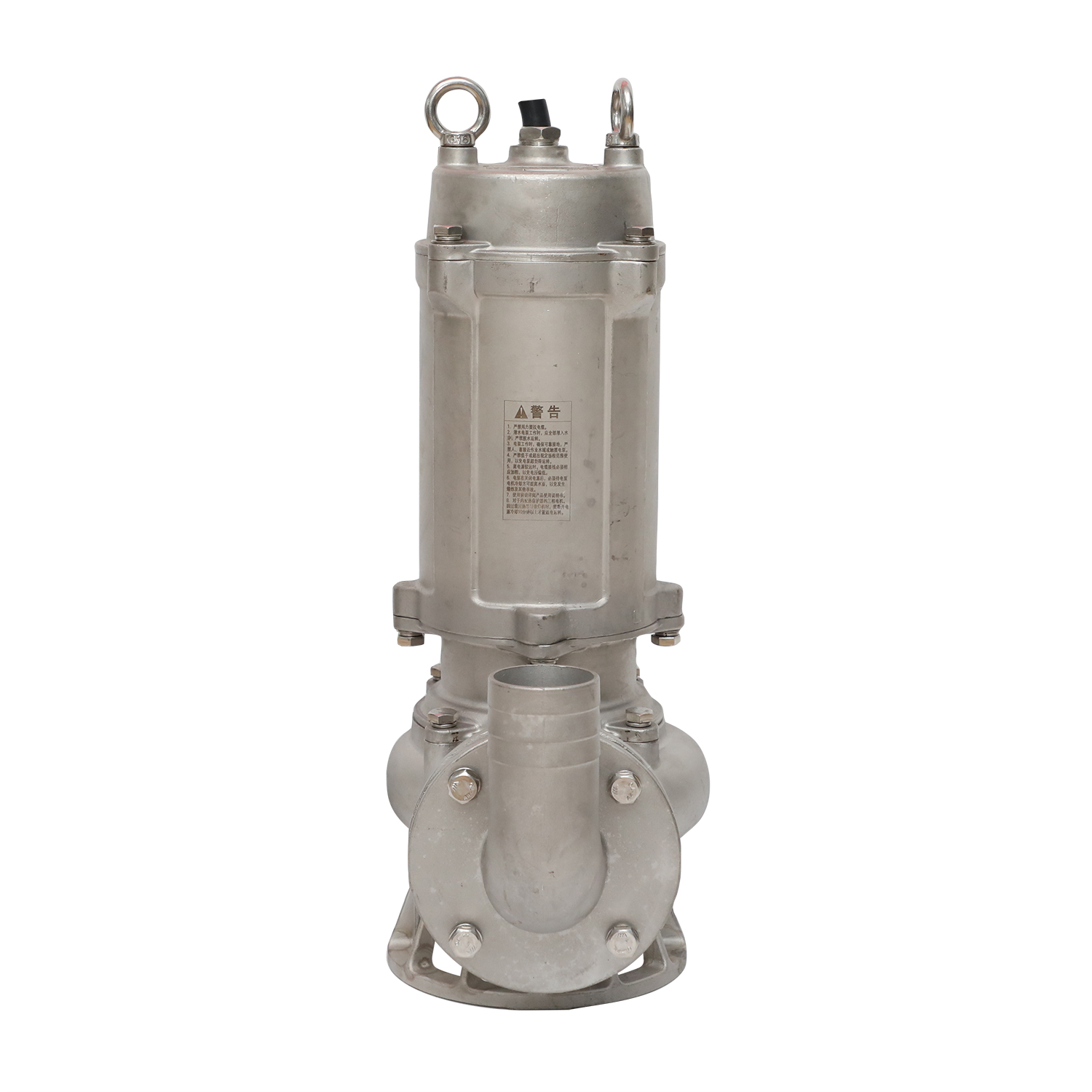

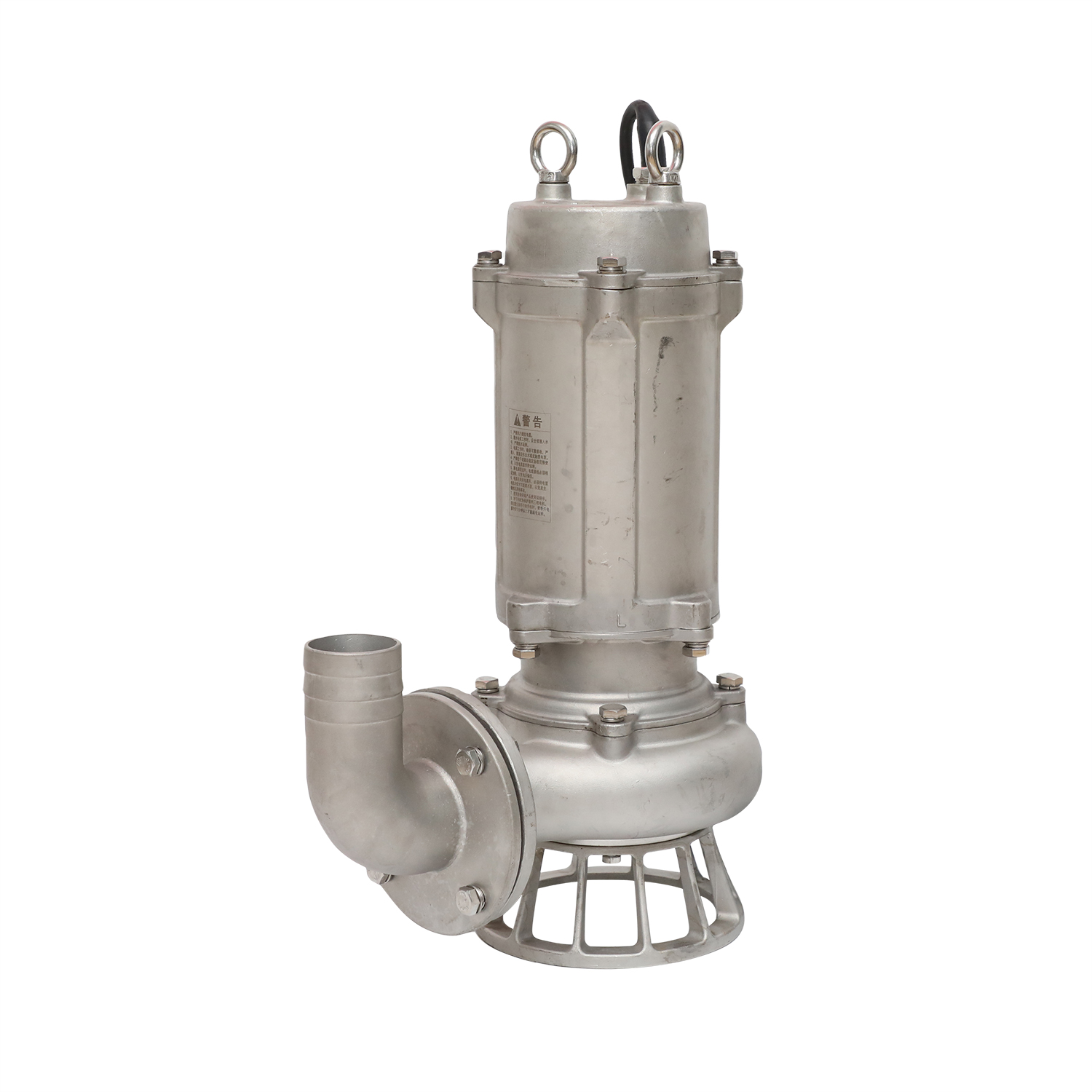

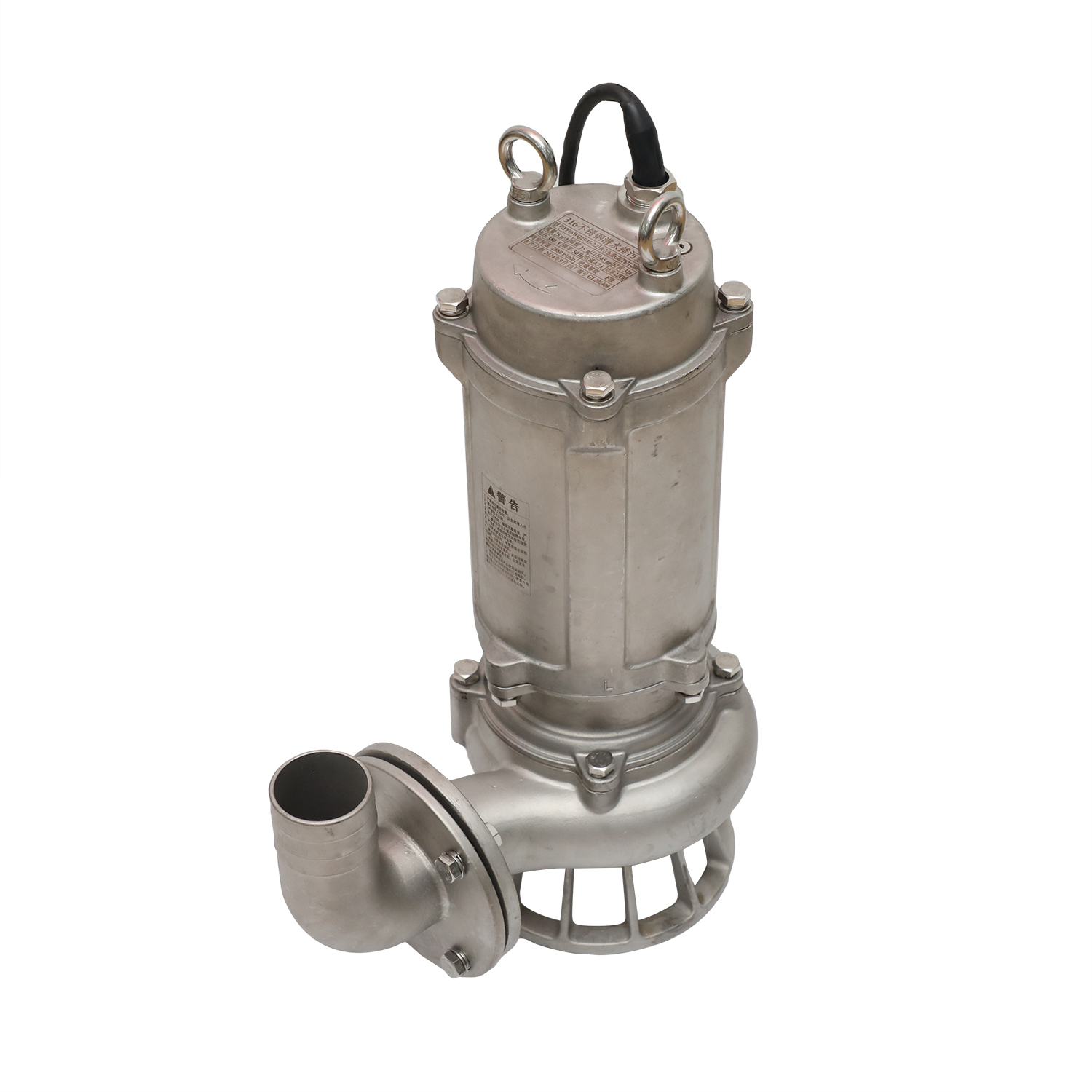

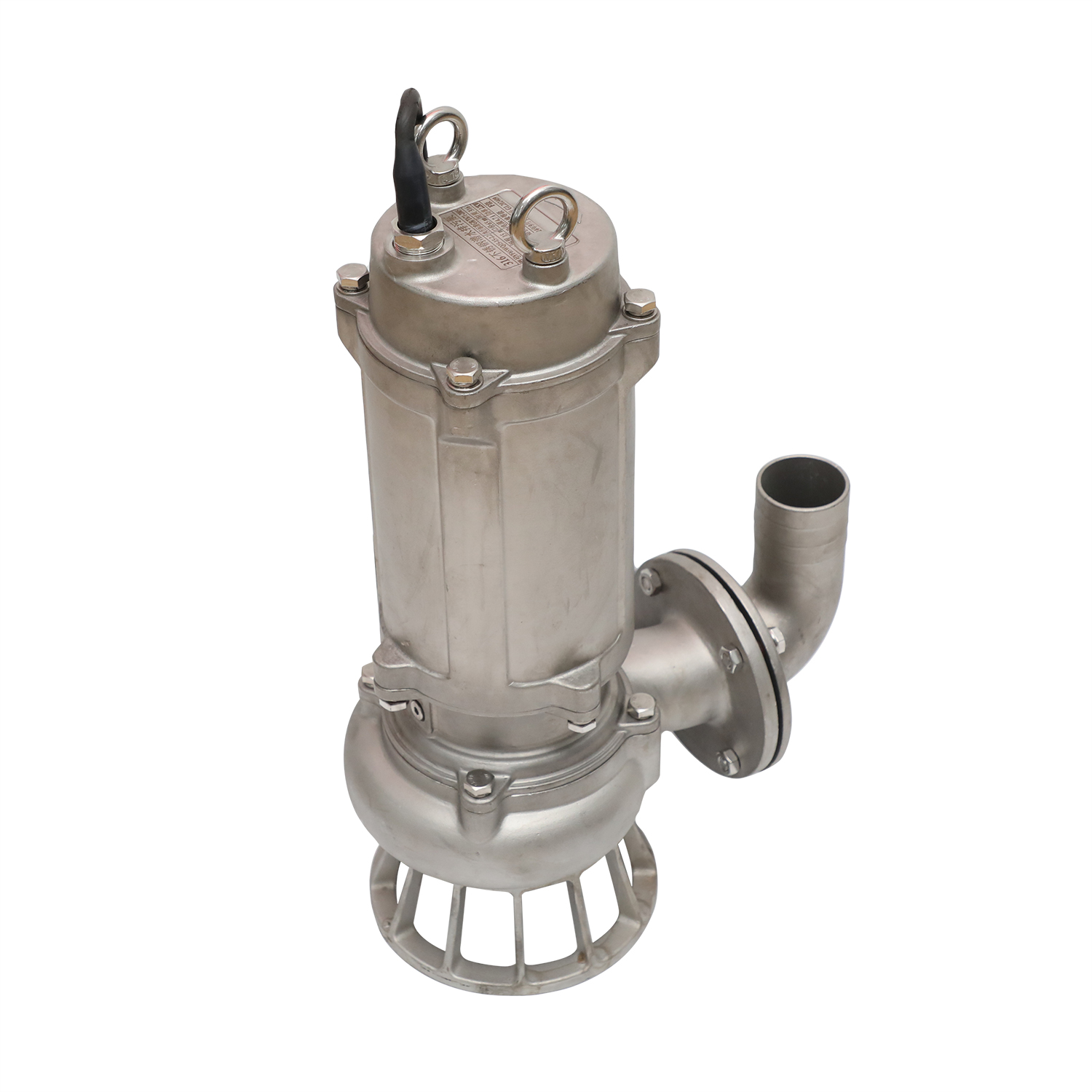

A bomba de esgoto submersível da série QW é uma solução de bombeamento de alto desempenho projetada para o manuseio eficiente de águas residuais, esgoto e lodo. Projetado para confiabilidade a longo prazo, essa bomba pode operar totalmente submersa na água, tornando-a ideal para aplicações de tratamento de águas residuais municipais, industriais e domésticas. Com seu design compacto, construção robusta e impulsor resistente ao entupimento, a bomba QW oferece excelente eficiência e durabilidade, mesmo em ambientes severos.
Índice | Escopo |
Fluxo | 10–3000 m³/h |
Cabeça | 2 ~ 66 m |
Poder | 0,75–250 kW |
Através do diâmetro sólido | 25 ~ 110 mm |
Tensão | 380V / 415V / 440V (personalizável para diferentes regiões) |
Freqüência | 50Hz / 60Hz |
Temperatura média | ≤ 60 ° C (personalizável para temperaturas mais altas) |
Opções de material | Ferro fundido, aço inoxidável, liga resistente ao desgaste |
1. ANTI ALTO CATO DE FLUXO
As lâminas em espiral aberta criam um vórtice centrífugo para separar sólidos, alcançando uma taxa de transferência de até 80% do diâmetro da entrada (por exemplo, o modelo 100QW pode lidar com sólidos de 80 mm).
2. Proteção de vedação tripla
Camada de vedação | Material | Meta de proteção |
Vedação mecânica principal | Silicon Carbide/Tungstênio Titânio (SIC/TIC) | Bloquear o esgoto de entrar no motor |
Selo mecânico secundário | Cerâmica de grafite | SEAL DE SEGURO DUPLO |
Sensor de vazamento da câmara de óleo | 304 sonda de aço inoxidável | Monitoramento em tempo real do status de vedação |
3. Sistema de motor de serviço de saúde
Classe de isolamento: F (155 ° C Resistência à temperatura)
Classificação de proteção: IP68 (operação submersa de 24 horas)
Método de resfriamento: resfriamento resfriado a líquido com design de dissipador de calor garante que não seja derada em temperaturas ambientais de até 45 ° C
Exemplo: QW 100-30-15
QW Submersible Sewage Bomba Série Código
Diâmetro de 100 quetas (mm)
Cabeça com 30 ratadas (M)
Power de 15 motores (KW)
Forte capacidade de lidar com resíduos sólidos e fibrosos
Vida de serviço longa com materiais duráveis
Design de energia eficiente e ambientalmente amigável
Métodos de instalação flexíveis (móveis ou fixos)
Requisitos de manutenção mínimos
A série QW oferece vários modelos e configurações para atender às diferentes necessidades de aplicativos:
Tipo padrão QW - para transferência geral de esgoto e águas residuais.
Tipo de alto fluxo QW-projetado para bombeamento de águas residuais de grande volume.
Tipo de cabeça alta QW-adequado para aplicações que requerem maior pressão de descarga.
Tipo à prova de explosão-para uso em ambientes perigosos com gases inflamáveis.
Tipo portátil - leve e móvel para uso temporário ou de emergência.
A bomba de esgoto QW adota um design de motor e bomba integrado com uma estrutura vertical, facilitando a instalação diretamente em um poço de poço ou esgoto sem estruturas de montagem adicionais. Os principais componentes incluem:
Motor - Motor elétrico submersível e totalmente selado com isolamento Classe F e Grau de Proteção IP68.
CASE DE BOMBA - Feito de ferro fundido ou aço inoxidável para resistência à corrosão e força estrutural.
Impulsor -design de canal único ou de canal duplo, disponível em ferro fundido, aço inoxidável ou liga resistente ao desgaste.
Seal mecânico -arranjo de vedação de ponta dupla para evitar vazamentos e prolongar a vida útil do serviço.
Sistema de rolamentos -mancais de alta qualidade e lubrificados para graxa para operação suave e estável.
Entrada de cabo - glândula à prova d'água para evitar a entrada de água.
A bomba de esgoto submersível QW é projetada com várias vantagens únicas:
Desempenho não entusiasmado-o design especial do impulsor impede os bloqueios de partículas sólidas e resíduos fibrosos.
Alta eficiência hidráulica - Os canais de fluxo otimizados reduzem o consumo de energia e melhoram o desempenho do bombeamento.
Totalmente submersível - O motor e a bomba operam debaixo d'água por longos períodos sem superaquecimento.
Materiais resistentes à corrosão-múltiplas opções de material para diferentes tipos de líquidos, do esgoto doméstico a produtos químicos industriais.
Opções de controle automático - pode ser equipado com interruptores ou painéis de controle para operação automática.
Baixo ruído e vibração - o desempenho silencioso o torna adequado para ambientes residenciais e públicos.
Instalação e manutenção fácil - O sistema de trilho de guia permite a remoção rápida sem drenar o poço.
A bomba QW é versátil e amplamente usada em vários setores:
Tratamento de águas residuais municipais - bombear esgoto de áreas residenciais, comerciais e industriais a estações de tratamento.
Controle e drenagem de inundações - Removendo a água da inundação de ruas, túneis e porões.
Águas residuais industriais - Lidar com águas residuais de fábricas, plantas químicas e processos de fabricação.
Desidratação do canteiro de obras - Drenando a água de locais de escavação e túneis.
Irrigação e drenagem agrícola - Gerenciando água de irrigação e remoção de excesso de água da chuva das terras agrícolas.
Instalações públicas - usadas em hospitais, escolas e hotéis para descarga de esgotos.
Bombeamento de fossas sépticas - transferência de lodo e esgoto de sistemas sépticos para instalações de tratamento.
A bomba de esgoto QW opera usando o princípio de bombeamento centrífugo:
O motor aciona o impulsor, que gira em alta velocidade.
O líquido entra no olho do impulsor e é acelerado para fora através da força centrífuga.
Isso cria uma área de baixa pressão na entrada, desenhando mais líquido.
A velocidade do líquido é convertida em energia de pressão na carcaça da bomba, permitindo que seja descarregada.
O design de passagem especial do impulsor permite que a bomba lide com líquidos contendo partículas sólidas (até 80 mm) e materiais fibrosos sem entupir.
Caminho de fluxo sem aderência
O impulsor helicoidal patenteado gera fluxo de vórtice axial, empurrando sólidos diretamente para fora da bomba sem manchas mortas.
SELOS EXTREMAMENTE PROTIVOS:
Salões mecânicos duplos + sistema de lubrificação de banho de óleo, vida útil de até 12.000 horas (bombas comuns ≤ 5.000 horas).
Recursos de segurança inteligentes:
Sensor de temperatura de enrolamento interno, alarme de vazamento, módulo de proteção contra sobrecarga e suporte de monitoramento remoto da IoT.
Economia de energia e alta eficiência:
Modelo hidráulico otimizado, economia de energia de 18% -22% em comparação com as bombas de esgoto tradicionais (relatório de teste de terceiros: padrão EN 12262).
Manutenção modular:
O sistema de acoplamento automático para trilhos de guia permite a instalação rápida em 3 minutos, eliminando a necessidade de o pessoal descer o furo do poço.
Para águas residuais que contêm grandes partículas sólidas: escolha uma bomba de vórtice (como a série SEV) ou uma bomba de corte (como o Myers 3RMW).
Para poços profundos/tanques de esgoto fixo: escolha uma bomba de QW submersível ou em série estável, prestando atenção à classificação de vedação (IP68) e ao material (ferro fundido/aço inoxidável).
Para aplicativos não potentes/móveis: escolha um caminhão de bomba de auto-impressão a diesel (como o 200JCQF500).
Para retorno de lodo: escolha uma bomba de retorno de cabeça baixa e de alto fluxo (série QJB-W).
Para dosagem química: escolha uma bomba de medição inteligente (Grundfos Smart Series), exigindo uma interface de comunicação compatível.
A seleção real deve ser baseada em uma consideração abrangente da taxa de fluxo, cabeça, características da mídia (conteúdo de sólidos, corrosividade) e ambiente de instalação (profundidade submersa, condições da fonte de alimentação) para evitar o risco de entupimento ou sobrecarga.
Design hidráulico alemão + precisão de fabricação chinesa: os modelos hidráulicos desenvolvidos em colaboração com os desvios de eficiência da KSB garantem menos de 3%.
Garantia do corpo principal de 10 anos: a única garantia de 10 anos do setor no corpo da bomba e no motor.
Serviços de personalização: disponíveis nos modelos de explosão (ex D IIB), alta elevação (sufixo H) e resistência à corrosão (material 316L).
Obtenha sua solução personalizada agora.
↳ Baixe desenhos de instalação 3D e folhas de cálculo de carga:
Site: https://www.jush-pump.com/
↳ Suporte técnico: +86-18930647859
↳ E -mail técnico: sales@jush-pump.com
Dica profissional: Para águas residuais com teor de areia superior a 5%, recomendamos o uso de um impulsor de liga cromada resistente ao desgaste (liga CR resistente ao desgaste), que pode prolongar a vida útil 3 vezes!
