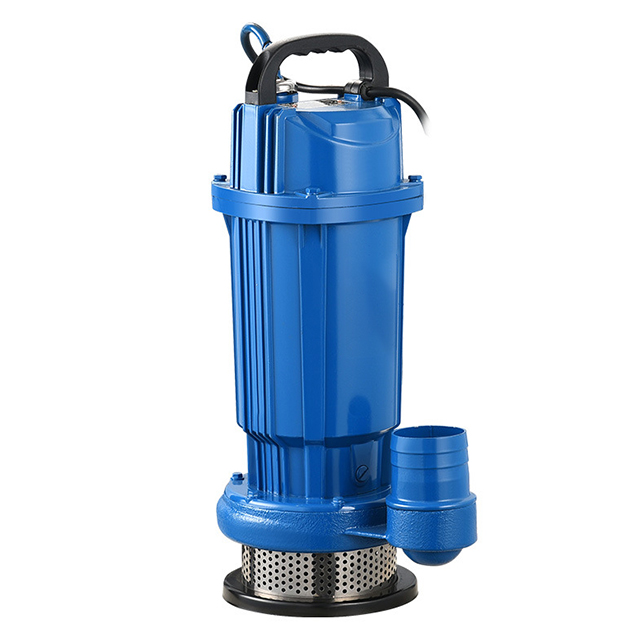

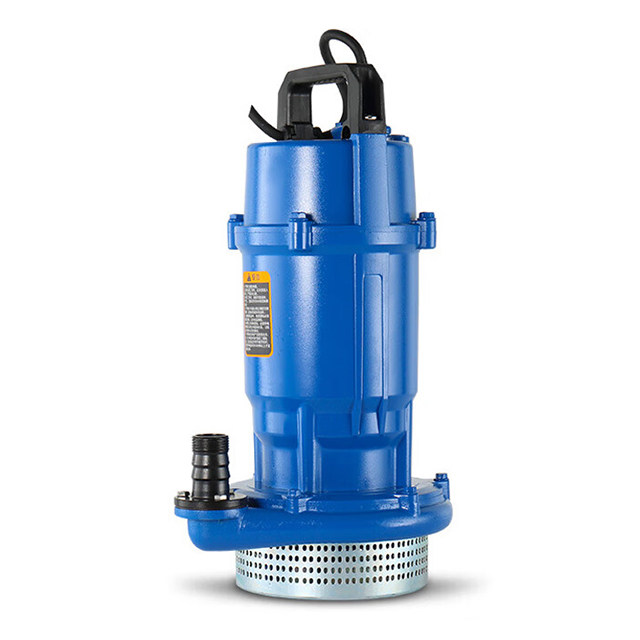

Tipo QDX A bomba submersível de aço inoxidável é um equipamento de transporte de água limpa leve e resistente à corrosão. É feito de fundição de precisão de aço inoxidável, resistente à corrosão, ecológica, de aparência bonita, de tamanho pequeno e durável. O motor adota isolamento da classe F e está equipado com dispositivos de proteção térmica, prolongando bastante a vida útil da bomba. Podemos personalizar cabos anticorrosão, vedações de máquina PTFE e configuração de peças para líquidos de alta temperatura, de acordo com os requisitos especiais dos clientes. Adequado para a fonte de alimentação monofásica de 220V, amplamente utilizada em áreas de agricultura, construção, domicílio e industrial.
1. Recursos de bomba submersível de fase monofásica de aço inerente
Resistência à corrosão e prevenção da poluição
O corpo da bomba, o impulsor, os componentes de voluta e outros componentes são feitos de aço inoxidável 304 ou 316L, resistente a ácido, álcalis, água do mar e meios corrosivos gerais (pH 4-10), adequados para altos requisitos de higiene (como as indústrias farmacêuticas e alimentares).
A vedação mecânica de extremidade dupla (feita de material de carboneto de silício) combinada com o anel de vedação por fluororberber impede efetivamente o vazamento de líquido e as impurezas externas, com alta confiabilidade de vedação.
Projeto de proteção de segurança
Equipado com um protetor térmico embutido, ele corta automaticamente a fonte de alimentação quando o motor supera, sobrecarrega ou perde a fase para evitar a queimar.
Nível de proteção IP68, nível de isolamento F, capaz de operação de longo prazo em ambientes com uma profundidade de mergulho de ≤ 5m.
Leve e fácil de usar
Estrutura compacta (peso 5-20kg), suporta a instalação móvel (mangueira flexível) ou fixa (interface encadeada), não há necessidade de injeção de água e pode ser usada imediatamente quando ligada.
Cabo padrão de 10 metros, interruptor de flutuação opcional para o controle automático de parada de partida.
Eficiente e economizando energia
Adotando um impulsor centrífugo e uma estrutura de voluta, juntamente com um motor de alta velocidade de 2860 R/min, a eficiência da conversão de energia é alta e a operação é suave e com baixo ruído.
2. de bomba submersível de fase de aço inerente Cenários de aplicação
Campo de aplicação | Propósito específico |
Irrigação agrícola | drenagem das terras agrícolas, bombeamento de poço de água e irrigação por aspersores de jardim (teor de areia média ≤ 0,1%, tamanho de partícula ≤ 0,2 mm). |
Drenagem de construção | Drenagem de água acumulada nos canteiros de obras, drenagem do porão e abastecimento temporário de água para engenharia municipal. |
| Vida familiar | Abastecimento de água residencial, irrigação de jardins, lavagem de veículos, circulação da lagoa de peixes. Assistência Industrial |
Assistência Industrial | Transporte de higiene da indústria médica/alimentar, oxigenação da aquicultura e aquicultura marinha (exigindo material 316L). |
3. de bomba submersível de aço de aço inerente Princípio de trabalho
O QDX Pump funciona com base no princípio da força centrífuga:
Fase de inicialização: a câmara da bomba é preenchida com líquido e o impulsor gira em alta velocidade sob o acionamento do motor.
Processo de bombeamento:
O líquido é jogado do centro do impulsor para a borda externa por força centrífuga e é descarregado da saída após ser pressurizado pela concha do vórtice.
Uma zona de baixa pressão é formada no centro do impulsor e o líquido é continuamente sugado para a câmara da bomba sob a pressão atmosférica externa.
Garantia de vedação:
A vedação mecânica de extremidade dupla isola a câmara do motor a partir do meio, impedindo que a água se infiltre o motor (pressão da câmara do óleo> pressão externa da água) e garantindo a segurança do isolamento.
4. Condições de serviço para bombas submersíveis de aço inoxidável
1. A profundidade submersa da bomba elétrica não deve exceder 5m.
2. A temperatura do meio de transmissão não deve exceder 60 ℃.
3. Os valores de pH do meio de transmissão são 304 (4-10) e 316 (2-13).
4. O meio de transmissão contém partículas sólidas com um diâmetro não superior a 0,2 mm e um volume não superior a 0,1%.
5. Guia de seleção de bombas submersíveis de aço especializado
A seleção precisa corresponder aos parâmetros operacionais e às características médias, e as etapas principais são as seguintes:
Cálculo de parâmetros do núcleo
Taxa de fluxo (m ³/h): é necessário atender à demanda de água (como 10-30m ³/h para irrigação nas terras agrícolas e 1,5-5m ³/h para abastecimento de água doméstica).
Cabeça (M): Altura de elevação real+Resistência à tubulação (é recomendável escolher 1,1-1,2 vezes a cabeça nominal para evitar sobrecarga).
Características médias: temperatura ≤ 40 ℃, valor de pH 6,5-8,5 (316L Material é necessário para ambientes fortes de ácido/álcali).
Tabela de comparação de modelo e desempenho (modelos de fase monofásicos comuns de 220V)
Modelo | Fluxo | Cabeça | Poder | Cenários aplicáveis |
QDX1.5-16-0.37 | 1.5 | 16 | 0.37 | Abastecimento de água em casa, pequena irrigação de jardim |
QDX3-20-0.55 | 3 | 20 | 0.55 | Terras agrícolas de tamanho médio/irrigação de jardim |
QDX10-10-0.55 | 10 | 10 | 0.55 | Drenagem do canteiro de obras e bombeamento de lagoa |
QDX15-10-0.75 | 15 | 10 | 0.75 | Irrigação de alto fluxo, circulação da lagoa de aquicultura |
