Catálogo
1. Princípios centrais e composição do sistema
2. Sistema auxiliar
3. Componentes da conexão da linha da linha
4. Expansão de controle inteligente
5. Campos de aplicação
6. Como escolher um equipamento de abastecimento de água de pressão constante e variável adequado
1. Princípios e composição do sistema Core
Princípio de trabalho
O sensor de pressão monitora a pressão da rede de tubos em tempo real, transmite o sinal para o regulador PID, ajusta a frequência de saída do inversor após a comparação com o valor definido, controla a velocidade da bomba de água e realiza o suprimento de água de pressão constante.
Controle colaborativo de bomba múltipla: A bomba principal é responsável pelo fornecimento de água de alto fluxo, enquanto a bomba auxiliar ou o tanque de pressão é usada para reduzir o consumo de energia durante períodos de baixo fluxo (como noturno).

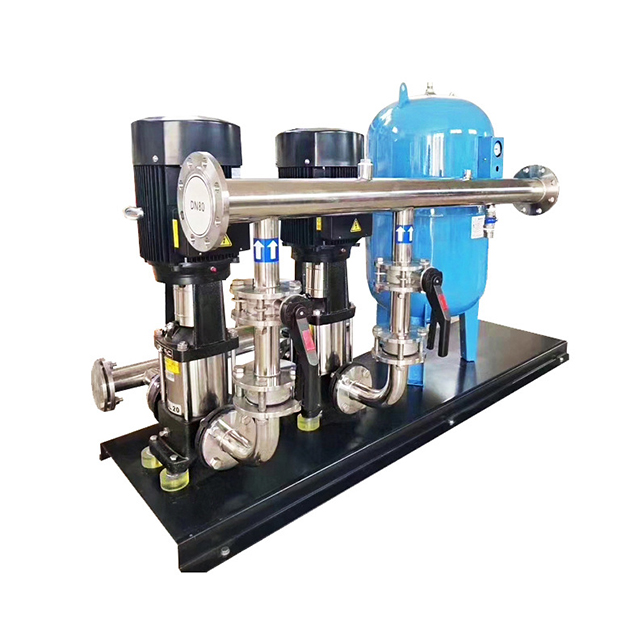

Componentes do sistema
Componentes principais
Unidade de frequência variável
Como o centro de controle do sistema, o controle preciso do fluxo é alcançado ajustando a velocidade do motor para manter a pressão constante da tubulação.
Suporte o algoritmo PID para regulação automática de pressão e forme um sistema de feedback de circuito fechado com sensores de pressão.
Unidade de bomba de água
Inclui uma bomba principal e uma bomba pequena auxiliar (ou tanque de pressão). A bomba principal é responsável pela tarefa principal de abastecimento de água, enquanto a pequena bomba é usada para manter a pressão e economizar energia em baixas taxas de fluxo.
O tipo de motor pode ser selecionado como motor síncrono de ímã permanente (economia de energia de 20% a 30%) ou motor assíncrono comum.
Sensor de pressão
Monitoramento em tempo real das alterações de pressão na rede de tubulações, feedback dos dados ao conversor de frequência para ajustar o status da operação da bomba de água.
A precisão da medição deve ser ≤ ± 0,01MPa para garantir a estabilidade do controle de pressão constante.
Gabinete de controle
Integrar o PLC, contatores, relés de proteção e outros componentes para coordenar a parada de partida da bomba de água e a regulação da velocidade de frequência variável.
Suporte ao monitoramento remoto (aplicativo móvel/PC) e gerenciamento de balanceamento de carga de bomba múltipla.
2. Sistema auxiliar
2.1. Compensador de tanque de fluxo estável/regulador de tensão
O impacto do fluxo de água tampão para evitar flutuações da pressão da água causadas por mudanças repentinas no uso de água a curto prazo.
O projeto do volume deve cobrir a demanda de pico de água e reduzir a frequência de parada de início frequente da bomba principal.
2.2. Componentes da válvula
Válvula de borboleta: regula a direção e o fluxo de água, instalados na entrada e saída da bomba de água.
Válvula de retenção: para impedir que o refluxo de água danifique a bomba de água, ela é frequentemente projetada com um tipo silencioso.
2.3. Dispositivo de proteção
Funções de proteção múltipla integrada, como sobretensão, subtensão, perda de fase e sobrecorrente, adaptando -se a flutuações de tensão de ± 15%.
Módulo de proteção contra raios é um componente essencial para equipamentos externos (como minas e cenas rurais)
3. Componentes de conexão de pipeline
3.1 Sem dispositivo de pressão negativa
Quando a pressão na rede de oleodutos municipais é instável, a pressão residual é usada diretamente para fornecer água e evitar a poluição secundária do tanque de água.
Inclui eliminador de pressão negativo e compensador de pressão.
3.2 Sistema de pipeline
O material pode ser tubo de aço galvanizado (para cenários ordinários) ou tubo de aço inoxidável (para meios corrosivos).
O diâmetro da entrada deve ser pelo menos dois níveis menores que o diâmetro do equipamento para garantir a pressão estável
4. Expansão de controle inteligente
4.1 Módulo de monitoramento remoto
Suporta comunicação 4G/5G, upload em tempo real de pressão, tráfego, consumo de energia e outros dados para a plataforma em nuvem.
O alarme do limite de pressão e as funções de auto -verificação de falha podem ser definidas.
4.2 Sistema de otimização de eficiência energética
Alterne automaticamente a combinação de operações de bombas de água e priorize o uso de grupos de bombas eficientes (como a coordenação da bomba-escrava mestre).
Apoie o modo de acordar do sono, desligamento automático para economia de energia ao usar água de bolso
Vantagens técnicas
Eficiente e economizando energia
Ajustar dinamicamente a potência de saída com base no consumo de água pode economizar mais de 30% de energia em comparação com os métodos tradicionais de abastecimento de água.
O algoritmo eco inteligente otimiza o consumo de energia, economizando 30% mais energia do que os conversores de frequência comuns em alguns cenários.
Estabilidade constante de pressão
A faixa de flutuação da pressão é ≤ ± 0,01MPa, adequada para ocasiões, como chuveiros e ar condicionado central, sensíveis à pressão da água.
A capacidade adaptativa de tensão (como a entrada de tensão de largura de 240V-420V) garante a operação estável em áreas rurais ou instáveis da grade de energia.
Inteligência e confiabilidade
Suporte ao monitoramento remoto (extremidade do aplicativo/PC), verificação de auto -falha e alarmes de som e luz para reduzir os custos de manutenção.
Múltiplos mecanismos de proteção: sobretensão, subtensão, perda de fase, proteção contra raios, etc., prolonga a vida útil do equipamento.
Como escolher um equipamento de abastecimento de água de pressão constante de frequência variável adequada?
1. Esclareça os requisitos do parâmetro principal
1.1. Fluxo e correspondência de cabeça
Cálculo do fluxo: Calcule o fluxo horário máximo com base na escala de uso de água (como o número de famílias e o consumo industrial de água). As comunidades residenciais podem se referir à cota de uso de água per capita (2-3m ³/doméstico · dia) e pico de demanda.
Determinação da cabeça: A fórmula é H = H1+H2+H3+H4 (diferença de altura geométrica+resistência ao pipeline+pressão da saída+margem de segurança), que precisa cobrir os requisitos de pressão no ponto mais desfavorável (como prédios de arranha-céus que precisam superar a altura do piso e as perdas da tubulação).
Seleção de potência: Evite 'grandes cavalos puxando carros pequenos ', correspondam à energia da bomba de água de acordo com a carga real e priorize a seleção de motores síncronos de ímã permanente (economia de energia de 20% a 30%) ou modelos adaptativos de tensão ampla (240V-420V).
2.2. Precisão do controle de pressão
A precisão da estabilização de tensão deve ser ≤ ± 0,01MPa para atender aos requisitos de cenários sensíveis, como chuveiros e ar condicionado central; A faixa de conversão de frequência deve cobrir da velocidade mais baixa à velocidade de frequência de potência (como 0,5Hz-50Hz)
2. Tipo de equipamento e adaptação de cena
Tipo de equipamento | cenários aplicáveis | vantagens técnicas | Modelos representativos |
Equipamento de pressão não negativa do tipo de caixa | Áreas instáveis sob pressão municipal | Utilizando diretamente a pressão residual da rede de tubulações sem a necessidade de um tanque de água, economizando energia em 30% a 50% | Série FS300 (várias bombas em paralelo) |
Equipamento de abastecimento de água de pressão constante de frequência variável | Edifícios altos e parques industriais | Controle colaborativo da bomba escrava mestre, regulação inteligente de pressão, suporta o monitoramento remoto | Série FG270 (estrutura de estilo de livro) |
Sala de bomba inteligente integrada | Renovação de áreas residenciais antigas e espaços restritos | Design compacto, proteção IP54, à prova de poeira e à prova d'água | Série FS200 (montada na mochila) |
Equipamento aprimorado ao ar livre | Mineração e irrigação de campo | Alta temperatura/resistência à corrosão, entrada inferior e design de saída, proteção contra raios | Série FH300 (proteção IP54) |
