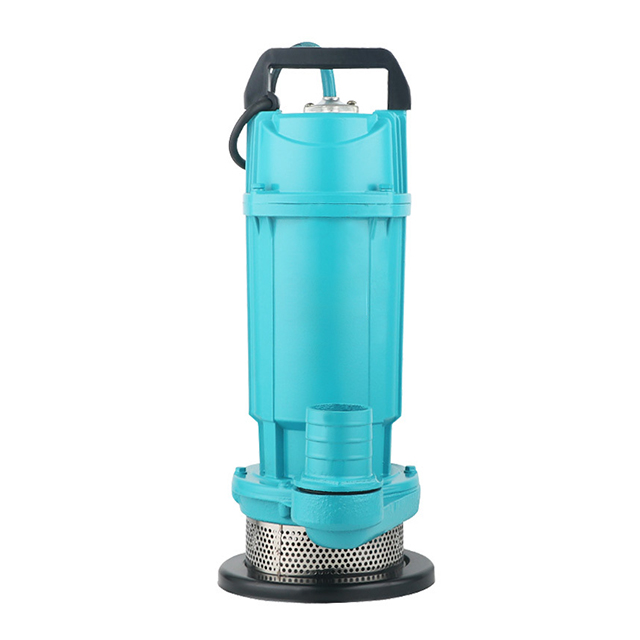

Bomba submersível do tipo QDX 1hp 2hp 3hp 5hp 10hp

A bomba submersível do tipo QDX é uma bomba elétrica submersível multifuncional eficiente, economizando energia e resistente à corrosão. Adota o impulsor centrífugo de aço inoxidável e o projeto de vedação mecânica de extremidade dupla, que combina compactos e leves (peso 10-20kg) com durabilidade. Ele suporta o bombeamento de água limpa, esgoto leve e água do mar (teor de areia ≤ 0,1%). Seu intervalo de fluxo é de 1,5-100m ³/h, com uma cabeça máxima de 60 metros, e pode iniciar e parar automaticamente (com a configuração da chave float). É amplamente utilizado em cenários como abastecimento de água doméstica, irrigação agrícola, drenagem industrial e aquicultura da água do mar. Emparelhado com um motor à prova d'água IPX8 e 304 material de aço inoxidável, garante uma operação estável em ambientes que variam de -15 ℃ a 40 ℃, tornando -a uma escolha ideal que equilibra o desempenho e a confiabilidade.

Parâmetro de desempenho da bomba submersível do tipo 1.QDX

2.Feature of QDX Type Submersible Pump:

• Eficiente e economizando energia

  Adotando um projeto de impulsor centrífugo, possui alta eficiência de fluxo de água, baixo consumo de energia e é adequado para operação de longo prazo.

  Ampla faixa de potência (0,37 ~ 2,2kW), modelos correspondentes podem ser selecionados de acordo com a demanda.

• Forte resistência à corrosão

  Os principais componentes, como o corpo da bomba e o impulsor, são feitos de 304 material de aço inoxidável, adequado para água do mar e líquidos levemente corrosivos.

  O eixo é tratado com revestimento cromo duro para aumentar a resistência ao desgaste e a resistência à corrosão.

• Função de controle automático

  Alguns modelos estão equipados com interruptores de flutuação para obter parada de início automática com base na detecção do nível de líquido, sem a necessidade de supervisão manual.

• Estrutura compacta e leve

  Tamanho pequeno, peso leve (alguns modelos pesam apenas 10-20 kg), fáceis de mover e instalar.

• Design anti entupimento

  O canal do impulsor é largo e pode suportar líquidos contendo pequenas quantidades de partículas (≤ 0,2 mm), reduzindo o risco de bloqueio.

3. Princípio de trabalho da bomba submersível do tipo QDX

QDX Submersible Pump Works com base no princípio da bomba centrífuga:

Transmissão de energia: Depois que o motor é ligado, ele leva o impulsor a girar em alta velocidade (geralmente a uma velocidade de ≥ 2800r/min).

Força centrífuga: as pás do impulsor empurram o líquido para girar com o impulsor, e o líquido é jogado em direção ao canal de fluxo de voluta sob a ação da força centrífuga.

Aumento da pressão: A concha do caracol converte a energia cinética do líquido em energia de pressão, formando um fluxo de água de alta pressão que é descarregado através da saída.

Processo de absorção de água: a pressão negativa é formada no centro do impulsor devido ao fato de o líquido ser jogado fora e o líquido externo é reabastecido continuamente sob pressão atmosférica para obter bombeamento contínuo.

4. Aplicação da bomba submersível QDX :

• Família e agricultura: drenagem do porão, irrigação de jardins, extração de água do poço rural.

• Indústria e engenharia: drenagem de construção, tratamento de água circulante para animais, drenagem industrial de água.

• Cenários especiais: aquários, sistemas de fonte, amostragem de esgoto (exigindo filtros correspondentes)

5. Estrutura do produto da bomba submersível QDX

A bomba submersível QDX consiste em três componentes principais:

• Parte do motor elétrico

  Tipo: Motor assíncrono de fase monofásica ou trifásica, nível de isolamento à prova d'água IPX8.

  Selagem: vedação mecânica de extremidade dupla para impedir que a água entre no interior do motor.

• Seção da bomba de água

  Impulsor: impulsor centrífugo de aço inoxidável, projetado com 4-6 lâminas curvas traseiras para reduzir a turbulência.

  Casca espiral: feita de aço inoxidável, com canais de fluxo suave e perdas hidráulicas reduzidas.

• Sistema de conexão e vedação

  Vedação do eixo: vedação mecânica de extremidade dupla feita de liga dura ou material de carboneto de silício, resistente a alta temperatura e alta pressão.

  Selagem estática: 'O ' - Os anéis de borracha resistentes a óleo em forma são usados ​​em cada interface para garantir a vedação geral.

6. Uso de condições e precauções

• Meio aplicável

  Água clara ou esgoto leve, teor de areia ≤ 0,1%, diâmetro das partículas ≤ 0,2 mm.

  Temperatura do líquido: -15 ℃ ~+40 ℃ (modelos de alta temperatura podem atingir até 60 ℃).

  Faixa de pH: 6,5 ~ 8,5 (para líquidos corrosivos, os modelos de aço inoxidável devem ser selecionados).

• Requisitos de instalação

  Profundidade de mergulho: é recomendável estar ≤ 5 metros e manter uma distância ≥ 0,5 metros do fundo da água para evitar a inalação de lodo.

  Tensão da fonte de alimentação: 220V de fase monofásica ± 10% ou três-fase 380V ± 10%.

• Cenários de uso proibidos

  Águas residuais contendo líquidos inflamáveis ​​e explosivos, ácidos fortes e álcalis (pH excedendo a faixa) e impurezas como fibras ou partículas longas.

7. Estrutura do produto da bomba submersível QDX

A bomba submersível QDX consiste em três componentes principais:

Parte do motor elétrico

Tipo: Motor assíncrono de fase monofásica ou trifásica, nível de isolamento à prova d'água IPX8.

Selagem: vedação mecânica de extremidade dupla para impedir que a água entre no interior do motor.

Seção da bomba de água

Impulsor: impulsor centrífugo de aço inoxidável, projetado com 4-6 lâminas curvas traseiras para reduzir a turbulência.

Casca espiral: feita de aço inoxidável, com canais de fluxo suave e perdas hidráulicas reduzidas.

Sistema de conexão e vedação

Vedação do eixo: vedação mecânica de extremidade dupla feita de liga dura ou material de carboneto de silício, resistente a alta temperatura e alta pressão.

Selagem estática: 'O ' - Os anéis de borracha resistentes a óleo em forma são usados ​​em cada interface para garantir a vedação geral.

8. Dados echnicais de qdx1.5, 3, 10, 15, 6 submersiblepump:

Dados técnicos de QDX15, 25, 10, 40 Bomba submersível:

Tabela de material de qdx1.5, 3, 10, 15, 6 bomba submersível
