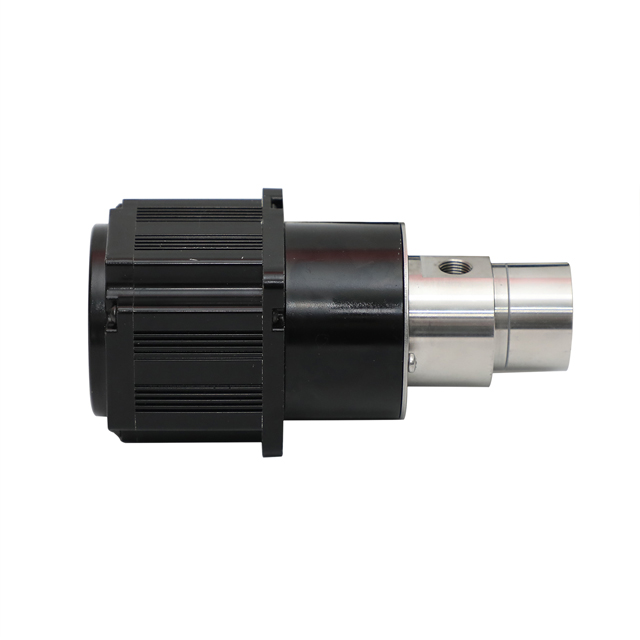

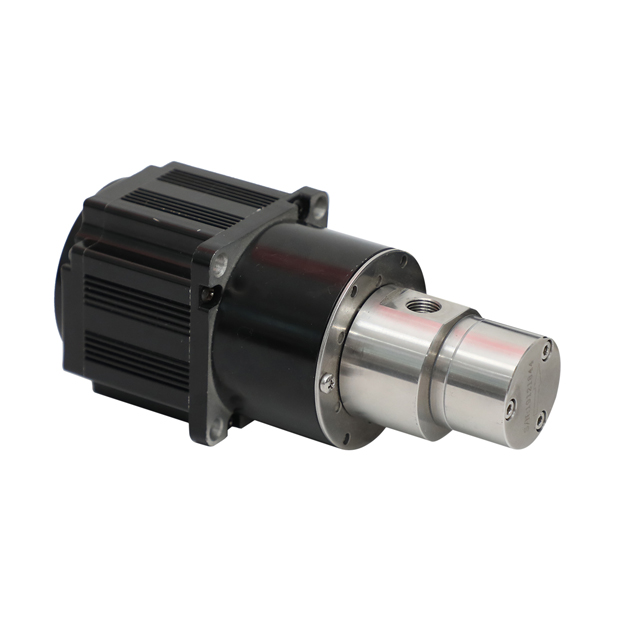

A bomba de medição de acionamento magnético em miniatura , um tipo de bomba de medição de engrenagem, utiliza o princípio do acoplamento magnético para transmissão de energia em vez de conexões tradicionais de acoplador. Esse design impede o contato direto entre o mecanismo de líquido e o acionamento, alcançando o desempenho superior de vedação.
A taxa de fluxo da bomba de medição de acionamento magnético em miniatura é controlada pela velocidade de rotação do motor. Ele pode ser equipado com vários motores, como motores CC sem escova, motores de frequência variável, motores de passo e motores de servo. Motores diferentes são selecionados com base no meio que está sendo bombeado e nas condições operacionais específicas.
A série de da nossa empresa bombas de acionamento magnético atende à maioria das demandas do mercado. Eles são usados principalmente para transferir fluidos de viscosidade baixa a média em indústrias como processamento químico, produtos farmacêuticos, alimentos e bebidas, impressão e tingimento e laboratórios. Essas bombas são particularmente adequadas para aplicações que envolvem meios e cenários levemente corrosivos que requerem um alto grau de confiabilidade de vedação.

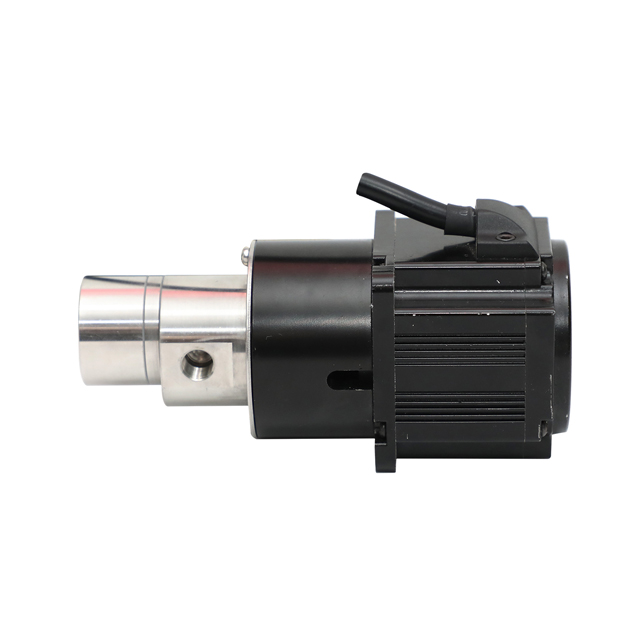

A bomba de engrenagem de acionamento magnético é uma bomba de engrenagem de deslocamento positiva que utiliza uma unidade magnética para obter a transmissão de torque sem contato, substituindo as vedações dinâmicas por vedações estáticas e resultando em uma operação completamente livre de vazamentos. É ideal para indústrias como petróleo, química, farmacêutico, fundição, eletroplatação, proteção ambiental, alimentos e defesa nacional. Esta bomba é uma excelente opção para lidar com líquidos inflamáveis, explosivos, voláteis, tóxicos, raros, valiosos e vários líquidos corrosivos.
É adequado para transferir fluidos com certa lubrificação e livre de partículas ou fibras sólidas em vários processos industriais. Para aplicações envolvendo mídia corrosiva ou exigindo altos padrões higiênicos, a construção de aço inoxidável está disponível.

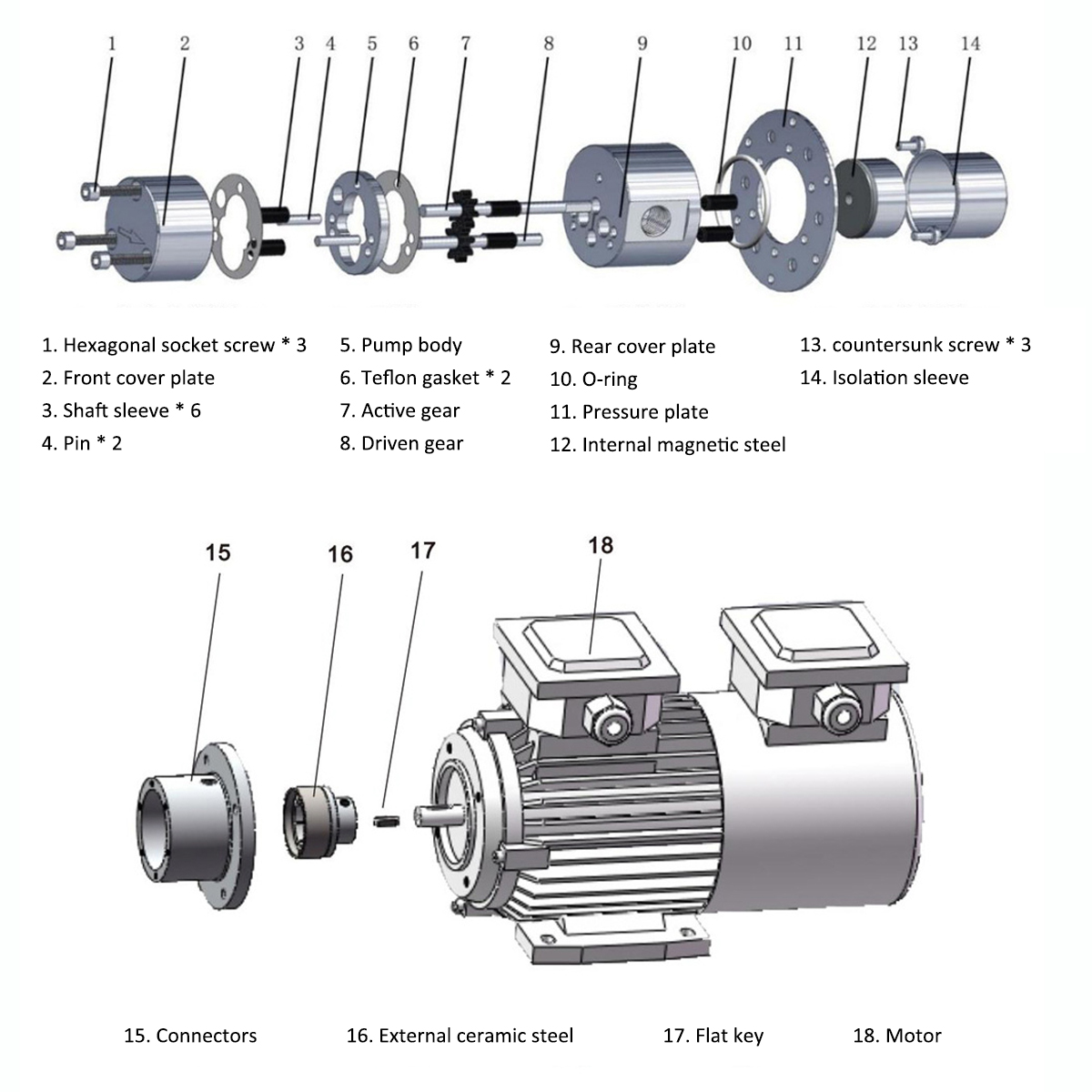

A série CX de bombas de engrenagem de acionamento magnético inclui três tipos: MKCB (dente involuto), MYCB (dente circular de arco) e MNCB (dente cicloidal). Suas diferentes configurações estruturais as tornam adequadas para lidar com a mídia de várias propriedades e viscosidades.

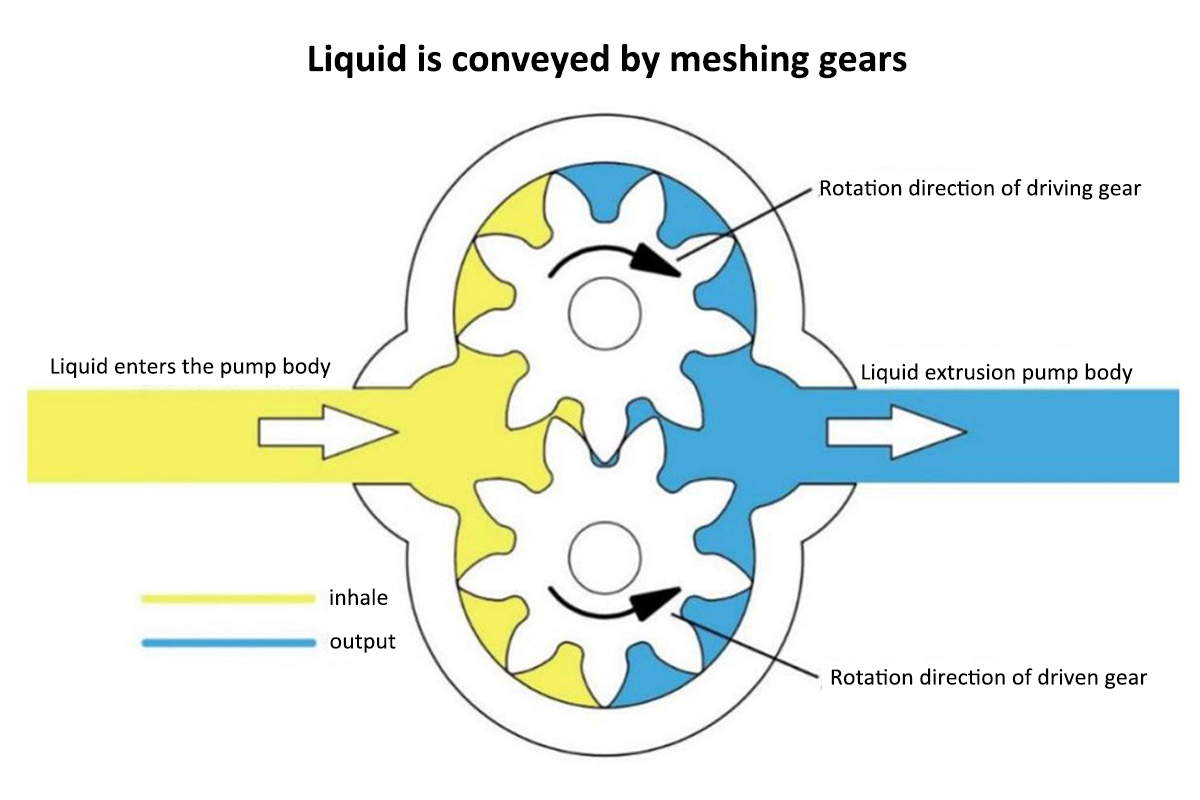

A bomba de engrenagem é uma bomba de deslocamento positivo rotativo que transporta fluidos ou aumenta sua pressão alterando e movendo o volume de trabalho formado entre o alojamento da bomba e as engrenagens de malha. Consiste em duas marchas, um alojamento da bomba e tampas dianteiras e traseiras, que juntas formam duas câmaras fechadas. Quando as engrenagens giram, o volume no lado desengatador aumenta, a criação de um vácuo que atrai o líquido. Por outro lado, o volume do lado envolvente diminui, forçando o líquido no tubo de descarga. A linha de malha das duas engrenagens separa as câmaras de sucção e descarga. A pressão de descarga da bomba de engrenagem depende inteiramente da resistência na tomada da bomba.
Jiushi Precision Miniature Magnetic Drive Gear Pumps are suitable for handling: deionized water, methanol, urea solution, kerosene, additives, agents, lubricating oil, alkali solutions, ammonia solutions, cobalt solutions, dialysate, ethylene glycol, Freon, ink, glycerol, phenolic resin, curing agents, essential oils and fragrances, and fluorinated Sistemas de bombeamento de fluidos.
Uma bomba de medição de acionamento magnético em miniatura opera com base no princípio do acoplamento magnético. O motor gira um conjunto de ímã de acionamento externo, que gera um campo magnético rotativo. Esse campo penetra no concha de contenção (ou barreira) e aciona um conjunto de ímãs interno conectado às engrenagens da bomba. Esse processo converte o movimento rotativo do motor em um deslocamento volumétrico preciso e recorrente do fluido. Crucialmente, a barreira física (câmara hermeticamente selada) separa completamente o fluido bombeado dos componentes da unidade e o ambiente externo, eliminando a necessidade de uma vedação tradicional do eixo dinâmico.
As bombas de engrenagem de acionamento magnético são particularmente ideais para aplicações que requerem pequenas taxas de fluxo, fluxo livre de pulso, alta linearidade, diferenciais de alta pressão, operação sem vazamentos, medição precisa e transferência de fluido estável. Os casos de uso típicos incluem:
Sistemas de automação e controle de processos
Sistemas de micro doses
Sistemas de recirculação e impulso
Sistemas de alimentação automática (dosagem)
Sistemas de recuperação de calor residuais
Equipamento de amostragem (incluindo sucção a vácuo)
Equipamento de processamento de chips
Equipamento de laboratório
Sistemas de resfriamento (bombas de circulação de refrigerante)
Máquinas de fundição
Máquinas de embalagem
Sistemas de limpeza
Sistemas de distribuição aditiva
Sistemas de medição química
Plantas piloto e semi-piloto
A bomba de engrenagem de acionamento magnético oferece as seguintes vantagens importantes:
** 1. Transferência livre de pulso, linear e precisa **
Como uma bomba de deslocamento positivo, utiliza engrenagens para fornecer entrega de fluido consistente e estável. Quando combinado com um servo ou motor de passo, ele atinge uma precisão extremamente alta na transferência de fluxo.
** 2. Alto vácuo de entrada e diferencial de pressão **
Com uma capacidade de vácuo de entrada de -0,095 MPa, é capaz de transferência de pressão média a alta de fluidos de baixa viscosidade.
** 3. Design sem vazamento **
O acoplamento de acionamento magnético e as vedações estáticas do anel de O garantem o isolamento completo do meio bombeado do ambiente externo.
** 4. Excelente artesanato e design modular **
Os eixos de engrenagem são feitos de material de espiada especialmente modificados, passam por tratamento térmico e são combinados com cerâmica de zircônia de alta resistência.
Os rolamentos deslizantes são fabricados usando um compósito de peek especialmente modificado com fórmula nano-cerâmica e processos de moldagem especializados.
Os resultados dos testes mostram que, mesmo após 2 horas de funcionamento seco sob condições extremas, a bomba mantém o desempenho do fluxo altamente linear.
Adotando o conceito de produção enxuta, equipamentos avançados de processamento e mão de obra requintada, é uma bomba de engrenagem externa projetada e fabricada especificamente para aplicações de ponta.
** 5. Suporte de seleção sistemática **
Com dezenas de milhares de bombas de engrenagem magnética implantadas no campo, acumulamos extensos dados experimentais. Nosso processo sistemático de seleção e avaliação ajuda a adaptar as soluções e reduzir os riscos operacionais.
| Q1. Qual é o princípio de funcionamento de uma bomba de medição de engrenagem magnética? |
| A1. Uma bomba de engrenagem magnética usa um acoplamento magnético para transmitir energia, e as engrenagens se envolvem para fornecer líquido em um volume preciso. O projeto elimina as vedações mecânicas, impedindo o vazamento, tornando -o ideal para líquidos corrosivos, tóxicos, voláteis ou valiosos. |
| Q2. Quais tipos de líquidos a bomba pode manusear? |
| A2. É adequado para líquidos de viscosidade baixa a média, como solventes orgânicos, ácidos e álcalis, óleos combustíveis, lubrificantes, sabores, óleos vegetais e produtos farmacêuticos. ⚠️ Não recomendado para mídia com grandes partículas ou abrasividade forte. |
| Q3. O vazamento da bomba? |
| A3.No. O projeto de acionamento magnético garante um sistema totalmente selado, eliminando o vazamento causado pelo desgaste do selo. |
| Q4.Como a precisão da dosagem é garantida? |
| A4: Sendo uma bomba de deslocamento positivo, a taxa de fluxo é proporcional à velocidade. Com conversores de frequência, a precisão pode atingir ± 0,5%. |
| Q5. Qual é a diferença entre uma bomba de medição de engrenagem magnética e uma bomba magnética regular? |
| A5. Uma bomba magnética regular é usada para fluxos grandes sem requisitos estritos de precisão. As bombas de medição de engrenagem magnética são projetadas para dosagem de pequeno fluxo e alta precisão, com saída estável e de baixa pulsação. |
| Q6. Pode lidar com líquidos de alta viscosidade? |
| A6. pode lidar com fluidos dentro da viscosidade de 0,3-2000 cp. Para viscosidades muito altas, recomenda-se quedas de eficiência, é recomendado que o aquecimento ou bombas especiais de alta viscosidade. |
| Q7.Como evitar a corrida a seco? |
| A7.Ensure a bomba está preparada antes da startup; instalar interruptores de nível ou proteção a seco; Sempre verifique se a câmara é preenchida após um longo desligamento. |
| Q8. Qual é a faixa de fluxo e pressão? |
| Faixa de fluxo A8.: 0,1 L/min ~ 500 l/min (dependendo do modelo). Faixa de pressão: 0,1 ~ 2,5 MPa. |
| Q9.Como manter a bomba? |
| A9. Inspecione engrenagens e rolamentos regularmente; Mantenha os líquidos limpos para evitar partículas; prevenir atrito seco; Substitua peças de desgaste (rolamentos, buchas) periodicamente. |
| Q10. A bomba é executada ao contrário? |
| A10. Theoreticamente sim, mas a corrida reversa de longo prazo reduz a precisão e causa desgaste. Para transferência bidirecional, use modelos especiais. |
| Q11.O que são problemas e soluções comuns? |
| A11 . |
| Q12. Qual é a vida útil? |
| A12.Tormalmente 3-5 anos ou mais em condições normais, dependendo das propriedades líquidas, frequência de operação e manutenção. |
