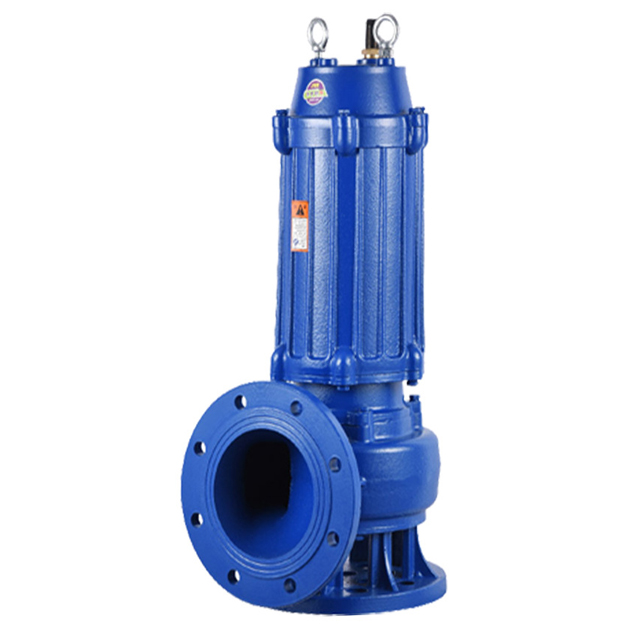

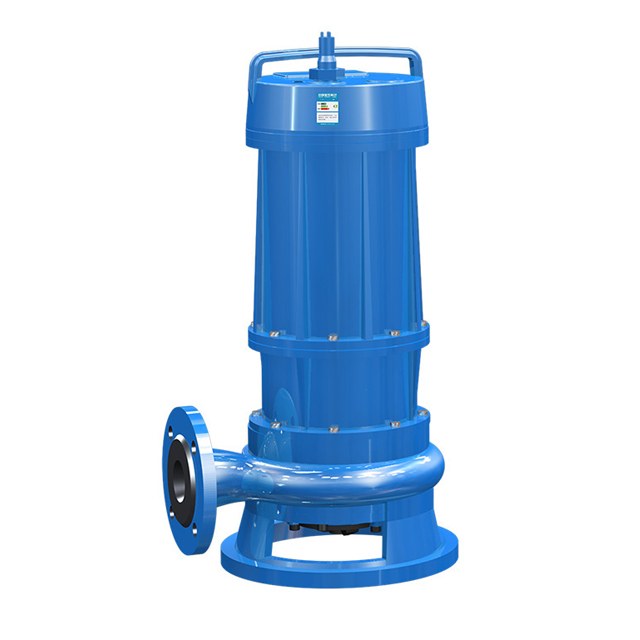

Impulsor de passagem única de largura, permitindo um excelente manuseio de sólidos (normalmente Ø30–100 mm).
Combinação otimizada do impulsor-volute para amplo BEP e baixo consumo de energia.
O balanceamento dinâmico garante baixa vibração/ruído e vida útil mais longa de vedação mecânica.
Classe de isolamento F, projetada para o serviço S1 contínuo subaquático.
Sobrecarga opcional, vazamento, excesso de temperatura, sensores de temperatura e monitoramento remoto.
Sistema de trilho de acoplamento automático para manutenção rápida de elevação e tempo mínimo de inatividade.
O motor aciona um impulsor de canal único para criar uma passagem estável de fluxo 3D. O grande, suavemente curvado
O canal permite que sólidos e fibras passem com o líquido, minimizando a adesão e o emaranhamento entre o impulsor e a voluta, reduzindo assim o risco de entupimento e melhorando a eficiência geral.
Estações de elevação, redes combinadas de esgoto, entrada/saída da WWTP.
Porões, estacionamentos, shoppings, hospitais, campi.
Comida, papel, têxtil, agricultura, matadouros, produtos químicos.
Emergência de águas pluviais, bombeamento temporário de desvio.
Com a opção Agitator para ressuspensão leve de sedimentos/lodo.
> Nota: intervalos típicos; personalização disponível. Consulte a folha de dados/seleção para obter valores finais.
Parâmetro | Faixa típica |
Tamanho de descarga | DN65 - DN300 |
Taxa de fluxo | 10–1.500 m³/h |
Cabeça | 5–60 m |
Energia motora | 0,75-110 kW |
Tensão nominal | 380–690 V (50/60 Hz) ou personalizado |
Velocidade | 980/1.450/2.900 rpm |
Temperatura líquida | 0–40 ° C (no máximo 70 ° C) |
Faixa de pH | 5–9 |
Passagem de sólidos | Ø30 - Ø100 mm |
| Submersão | ≤10 m |
Proteção | IP68 |
Isolamento | Classe F. |
| Vedação mecânica | Vedação da máquina de extremidade dupla, sic/sic ou tc/tc, monitoramento opcional da câmara de óleo |
Materiais | HT250/Aço Caspo de caracol, 2CR13/SS420 Eixo, impulsor feito de ferro fundido ou aço inoxidável, liga opcional de desgaste |
| Rolamentos | Rolamentos pesados importados (design de longa data) |
| Cabo | Cabo impermeável e resistente ao óleo, padrão de 10 metros (extensível) |
Proteções | Vazamento, sobrecarga, superaquecimento, sequência de fase/perda de fase, sensor PT100/NTC, etc. (opcional) |
Modelo | Calibre (DN) | Poder (KW) | Taxa de fluxo (m³/h) | Cabeça (M) | Sobrecorrente (Ø mm) |
WQ-S65-15-10 | 65 | 1.5 | 15 | 10 | 30 |
WQ-S80-30-12 | 80 | 3.0 | 30 | 12 | 40 |
WQ-S100-60-15 | 100 | 5.5 | 60 | 15 | 60 |
WQ-S150-120-20 | 150 | 11 | 120 | 20 | 75 |
WQ-S200-260-25 | 200 | 22 | 260 | 25 | 90 |
WQ-S250-420-32 | 250 | 37 | 420 | 32 | 100 |
Verifique o tamanho máximo de partícula/comprimento da fibra e corresponda à passagem e velocidade do impulsor.
Procure operar perto de BEP (± 10-15%) para eficiência e longevidade.
Garanta submersão adequada e condições de entrada.
DOL/Soft-Starter/VFD por grade e requisitos de controle.

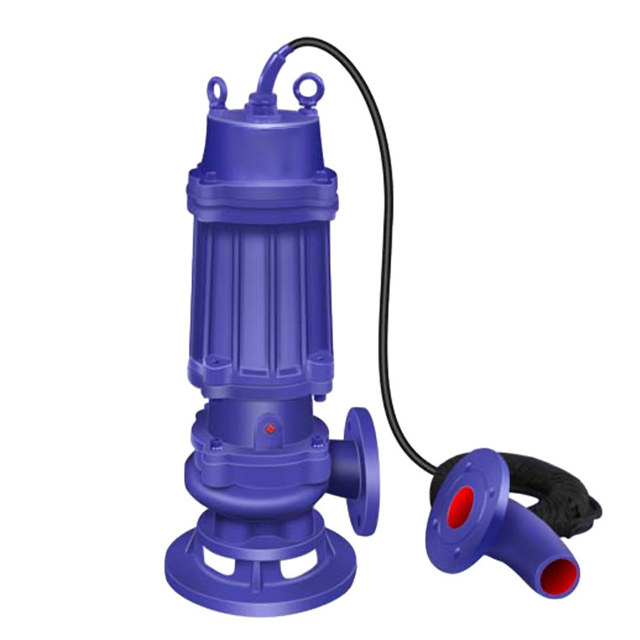

Descarga de mangueira portátil ou sistema de trilho de acoplamento automático fixo.
Atualizar materiais/vedações para tarefas abrasivas, corrosivas ou de alta temperatura.
Guia do sistema de trilho: abaixamento/levantamento rápido com vedação de acoplamento de descarga confiável.
Proteções elétricas: Equipe com vazamento, sobrecarga, excesso de temperatura, proteção de perda de fase.
Verificações de rotina: Verifique a câmara de óleo, a entrada de água, o isolamento, a vibração e as temperaturas do rolamento.
Peças de desgaste: vedação mecânica, rolamentos, O-rings, anéis de desgaste.
Cortador opcional para resíduos fibrosos pesados. **
AGITATOR PARA RESUSPENSÃO DE SEDIMENTOS LUZ. **
Variante à prova de explosão por códigos locais. **
Painéis VFD para pressão/fluxo constante e monitoramento remoto.
Controle de flutuação/ultrassônico/nível de pressão. **
Q1: Qual é a passagem máxima de sólidos?
A1: normalmente Ø30–100 mm, dependendo do tamanho da descarga; Passagens maiores podem ser personalizadas.
Q2: Ele pode lidar com o esgoto fibroso?
A2: Sim. Para fibras pesadas, adicione um kit de cortador ** ou escolha variantes de passagem de vórtice/baixa velocidade.
Q3: O controle VFD é suportado?
A3: Sim. Garanta a adequação do isolamento/resfriamento do motor e opere perto da zona eficiente.
Q4: Como a vedação é garantida?
A4: vedações mecânicas duplas ** na câmara de óleo com sensor de vazamento; Siga os intervalos de manutenção preventiva.
Q5: E quanto à mídia levemente corrosiva ou arenosa?
A5: Escolha materiais de aço inoxidável/resistente ao desgaste, vedações de rosto duro e considere a velocidade mais baixa.
Q6: Como dimensionar o poder e a cabeça? **
A6: Selecione perto do BEP da bomba nas curvas QH e verifique a margem do motor e as perdas do sistema.
