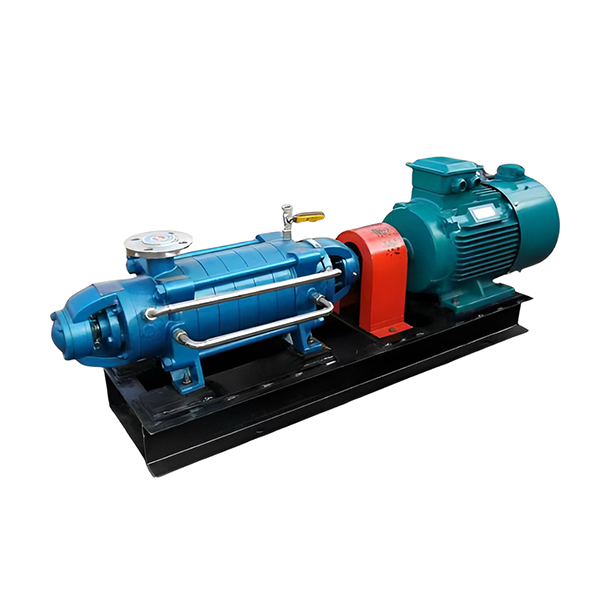

A bomba centrífuga multiestágio tipo DG é uma bomba centrífuga segmentada multiestágio eficiente e com economia de energia, usada principalmente para transportar água limpa ou líquidos com propriedades físicas e químicas semelhantes às da água. É amplamente utilizado em água de alimentação de caldeiras, abastecimento de água de fábrica, abastecimento de água urbano, drenagem de minas e sistemas de água de alta pressão. Esta série de bombas tem as características de alta pressão, alta eficiência, operação estável e estrutura compacta, que pode atender a várias necessidades de transporte de altura elevada.
1. Característica Estrutural
A bomba centrífuga horizontal multiestágio tipo DG adota uma estrutura segmentada, composta principalmente de corpo da bomba, impulsor, palhetas guia, eixo, luva do eixo, dispositivo de balanceamento, vedação de gaxeta ou vedação mecânica e outros componentes.
1.1 Corpo da bomba
O corpo da bomba consiste em uma seção de sucção, uma seção intermediária e uma seção de descarga, que são conectadas por parafusos de aperto. A seção de sucção e a seção de descarga são equipadas respectivamente com flanges de entrada e saída, e o flange de saída pode ser ajustado na direção de acordo com as necessidades do usuário.
1.2 Impulsor
O impulsor é feito de material de liga de alta qualidade e passa por correção de equilíbrio dinâmico para garantir a operação estável da bomba. As pás de cada estágio do impulsor foram otimizadas para melhorar o desempenho hidráulico e a eficiência da bomba.
1.3 Palhetas guia
As palhetas guia desempenham um papel na orientação do fluxo de líquido e na redução de perdas hidráulicas, permitindo que bombas centrífugas multiestágio transfiram energia com eficiência, passo a passo, e melhorem o desempenho geral da bomba.
1.4 Eixo e rolamentos
O eixo da bomba é feito de liga de aço de alta resistência e equipado com rolamentos ou rolamentos deslizantes para garantir boa lubrificação e estabilidade operacional dos rolamentos.
1.5 Dispositivo de equilíbrio
Devido à força axial significativa gerada durante a operação de bombas multiestágio, as bombas do tipo DG são geralmente equipadas com discos ou tambores de equilíbrio para neutralizar o empuxo axial, garantir vida útil prolongada do rolamento e melhorar a confiabilidade operacional.
1.6 Dispositivo de vedação
A bomba centrífuga horizontal multiestágio tipo DG pode usar vedação de gaxeta ou vedação mecânica. A vedação da gaxeta adota gaxeta flexível de grafite ou PTFE, adequada para condições gerais de trabalho; Os selos mecânicos são adequados para aplicações que exigem maior desempenho de vedação, como alta temperatura, alta pressão ou meios corrosivos.
2. Parâmetro de desempenho
Faixa de vazão: 3,75 a 500m³/h
Alcance da cabeça: 50-1050m
Velocidade de rotação: 1450 r/min, 2950 r/min
Temperatura média: ≤ 160 ℃ (o tipo de alta temperatura pode chegar a 210 ℃)
Pressão de trabalho: ≤ 10MPa
Eficiência: 70% a 85%
3. Princípio de funcionamento
O princípio de funcionamento da bomba centrífuga horizontal multiestágio tipo DG é baseado na ação da força centrífuga. A seguir está seu princípio de funcionamento detalhado:
Acionamento motorizado: O impulsor da bomba acionada por motor gira em alta velocidade.
O líquido entra no impulsor: O líquido entra no impulsor do primeiro estágio através da porta de sucção da bomba. A rotação do impulsor permite que o líquido ganhe energia cinética e gere força centrífuga.
Aceleração e pressurização de líquido: Sob a ação do impulsor, o líquido é lançado ao redor do impulsor ao longo do canal de fluxo entre as pás, aumentando a velocidade e a pressão.
O líquido passa pela roda guia: O líquido expelido do impulsor entra na roda guia, e a função da roda guia é converter parte da energia cinética do líquido em energia de pressão estática, aumentando ainda mais a pressão do líquido .
Pressurização multiestágio: Depois de passar pelo impulsor do primeiro estágio e pela roda guia, o líquido entra no impulsor do próximo estágio e repete o processo acima. Cada estágio do impulsor e da roda guia aumenta ainda mais a pressão do líquido.
Descarga final: Depois de ser pressurizado por impulsores de vários estágios e rodas guia, o líquido é finalmente descarregado através da porta de descarga da bomba para atingir a pressão e vazão necessárias.
Equilíbrio de força axial: A força axial da bomba é equilibrada por uma placa de equilíbrio para garantir uma operação estável da bomba.
Vedação do eixo: A vedação do eixo da bomba geralmente adota vedação de gaxeta e a vedação mecânica também pode ser usada de acordo com as necessidades do usuário.
A bomba centrífuga horizontal de vários estágios do tipo DG pode transportar líquidos com eficácia e fornecer alta altura manométrica e alta vazão. Este tipo de bomba é amplamente utilizado na área industrial e municipal, adequada para o transporte de água limpa ou outros líquidos com propriedades físicas e químicas semelhantes às da água.
4. Características do produto
As características da bomba centrífuga horizontal multiestágio tipo DG incluem principalmente os seguintes aspectos:
Eficiência: As bombas do tipo DG possuem a característica de alta eficiência, que pode fornecer vazão e pressão estáveis com baixo consumo de energia.
Ampla faixa de desempenho: Esta bomba possui uma ampla faixa de desempenho, adequada para várias condições de trabalho e pode atender a diferentes requisitos de fluxo e altura manométrica.
Seguro e estável: as bombas do tipo DG operam de forma segura e estável e podem funcionar continuamente por um longo tempo sem qualquer mau funcionamento.
Baixo ruído: Esta bomba apresenta baixo ruído durante a operação e é adequada para uso em situações que exigem um ambiente silencioso.
Longa vida útil: O design e a seleção de materiais das bombas do tipo DG proporcionam-lhes uma vida útil mais longa, reduzindo a frequência de manutenção e substituição.
Fácil instalação e manutenção: O projeto estrutural desta bomba torna o processo de instalação e manutenção relativamente simples, reduzindo custos de manutenção e tempo de inatividade.
Meio aplicável: As bombas do tipo DG são adequadas para transportar água limpa ou outros líquidos com propriedades físicas e químicas semelhantes às da água, incluindo líquidos contendo pequenas quantidades de partículas sólidas.
Faixa de temperatura: Esta bomba pode lidar com uma ampla faixa de temperaturas de líquidos, normalmente adequada para temperaturas de líquidos entre -20°C e 105°C.
Projeto da vedação do eixo: A vedação do eixo da bomba tipo DG pode usar vedação de gaxeta macia ou vedação mecânica para garantir uma vedação segura e confiável.
5. Escopo de aplicação:
A faixa de aplicação da bomba centrífuga horizontal multiestágio tipo DG é muito ampla, incluindo principalmente os seguintes aspectos:
Água de alimentação de caldeiras industriais: As bombas do tipo DG são adequadas para o sistema de água de alimentação de caldeiras industriais, fornecendo fluxo de água estável de alta pressão para garantir o funcionamento normal da caldeira.
Tratamento de água: As bombas do tipo DG são comumente usadas em diversas aplicações de tratamento de água para transportar água limpa ou líquidos com propriedades físicas e químicas semelhantes às da água, incluindo sistemas de osmose reversa e tratamento de águas residuais.
Abastecimento e drenagem de água municipal: As bombas do tipo DG são adequadas para sistemas de abastecimento de água e drenagem em engenharia municipal, que podem transportar eficientemente o fluxo de água e atender às necessidades de abastecimento e drenagem de água urbana.
Sistema de ar condicionado: No sistema de ar condicionado são utilizadas bombas do tipo DG para transportar a água circulante, garantindo o normal funcionamento do sistema de ar condicionado.
Irrigação agrícola: As bombas do tipo DG também são adequadas para sistemas de irrigação agrícola, fornecendo fluxo de água estável para atender às necessidades de irrigação de terras agrícolas.
Indústria química e de petróleo: Na indústria química e de petróleo, as bombas do tipo DG são usadas para transportar vários líquidos, incluindo óleos, produtos químicos e outros líquidos industriais.
Sistema de proteção contra incêndio: As bombas do tipo DG também são utilizadas em sistemas de proteção contra incêndio, que podem fornecer fluxo de água de alta pressão para extinção de incêndio e abastecimento de água para equipamentos de combate a incêndio.
Mineração: Na mineração, as bombas do tipo DG são usadas para aplicações como drenagem de minas e transporte de lama.
Indústria de energia e energia: As bombas do tipo DG são usadas em várias aplicações de transporte de água de alta pressão na indústria de energia e energia, incluindo sistemas de água de resfriamento e água de alimentação de caldeiras.
Arquitetura e Construção: Na área de arquitetura e construção, as bombas do tipo DG são utilizadas para a construção de sistemas de abastecimento de água, sistemas de drenagem e sistemas de proteção contra incêndio.
Essas faixas de aplicação demonstram a ampla aplicabilidade e importância das bombas centrífugas horizontais multiestágios do tipo DG em vários campos industriais e municipais.
6. REQUISITOS DE INSTALAÇÃO:
Os requisitos de instalação para bomba centrífuga horizontal multiestágio tipo DG são os seguintes:
Nivelamento básico do plano:
O plano de fundação para instalação da bomba deve ser nivelado horizontalmente. Após a solidificação do cimento básico, os furos da base e dos chumbadores devem ser verificados quanto a folgas.
Concentricidade entre motor e bomba:
Após a montagem do motor, bomba e base, a concentricidade do eixo da bomba e do eixo do motor deve ser rigorosamente verificada para garantir que as linhas centrais dos dois eixos estejam na mesma linha horizontal.
Folga do eixo da extremidade do acoplamento:
Ao instalar o motor e a bomba de água em combinação, a extremidade axial do acoplamento da bomba deve ser puxada para fora e uma folga de 2-3 mm deve ser deixada na face final para garantir o funcionamento normal da bomba e do motor.
Inspeção do canal da bomba:
Antes de instalar a bomba, verifique cuidadosamente se há objetos duros (como pedras, areia férrea, etc.) no canal de fluxo da bomba para evitar que afetem o funcionamento normal da bomba.
Ferramentas de instalação e equipamentos de elevação:
Prepare ferramentas de instalação e equipamentos de elevação para garantir um processo de instalação tranquilo.
Conexão de tubulação:
As tubulações de sucção e descarga da bomba devem ter suportes próprios, não podendo o próprio corpo da bomba suportar a carga das tubulações.
Operação experimental:
A bomba está proibida de operar em teste sem carga em alta velocidade antes da operação e deve ser testada com líquido de acordo com os requisitos do manual de operação.
Segurança elétrica:
Somente pessoal autorizado está autorizado a instalar, manter e inspecionar bombas, reparar componentes elétricos e cumprir as regulamentações de segurança locais.
Esses requisitos de instalação garantem que a bomba centrífuga horizontal multiestágio tipo DG possa operar com segurança e estabilidade e prolongar sua vida útil.
A Shanghai Jiushi Pump Industry é uma empresa profissional envolvida na pesquisa e desenvolvimento, produção e vendas de equipamentos de bomba. Seus produtos abrangem diversas categorias, como bombas centrífugas, bombas multiestágio, bombas de esgoto, bombas de água, bombas rotativas, bombas autoescorvantes, bombas para dutos, bombas magnéticas e bombas químicas, e são amplamente utilizados em indústrias como energia, petroquímica. , proteção ambiental e abastecimento de água. A empresa está comprometida em fornecer produtos de bombas eficientes e que economizam energia e em ganhar reconhecimento do mercado com serviço pós-venda de alta qualidade.
