Recurso do produto:
Resistência à corrosão: Os componentes de sobrecorrente são feitos de aço inoxidável 304/316L, fluoroplásticos (como PVDF, PTFE) ou materiais compósitos de polímero e podem suportar um meio de ácido forte/alcalino com pH 2-14.
Um projeto de entupimento do NTI: impulsores abertos/fechados com uma ampla estrutura de canal de fluxo pode acomodar até 40% do diâmetro da bomba com um diâmetro máximo de partícula (como uma bomba DN50 que pode acomodar partículas de 20 mm).
Confiabilidade de vedação: vedação mecânica de extremidade dupla+vedação de energia do impulsor auxiliar, taxa de vazamento <0,01 ml/h, vida útil ≥ 8000 horas.
Economia e eficiência de energia: a eficiência é melhorada em 15% a 20% em comparação com bombas de esgoto comuns, equipadas com motores de alta eficiência IE3/IE4, e o consumo abrangente de energia é reduzido em 30%.

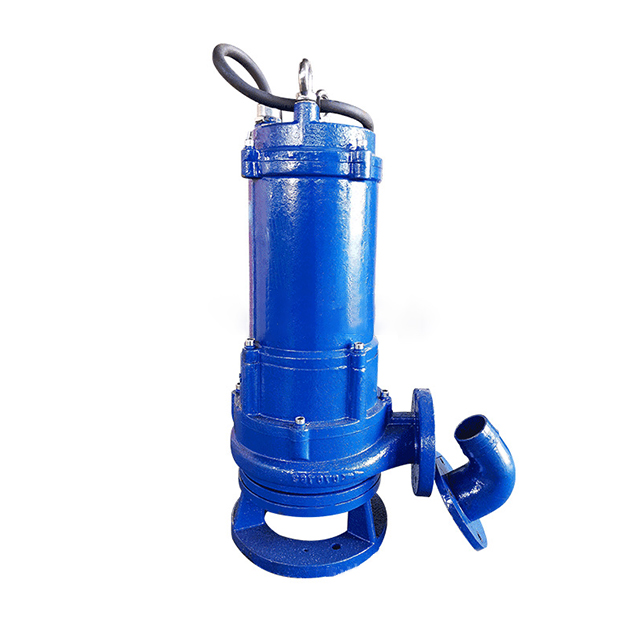

O design exclusivo de componentes hidráulicos de corte de canal duplo inclui uma lâmina rotativa de corte instalada no impulsor da bomba de água e uma lâmina fixa instalada na entrada. Tanto a lâmina rotativa quanto a lâmina fixa são forjadas da liga dura. As impurezas no meio transmitido são esmagadas antes de entrar no canal do impulsor, como luvas, sacos de plástico e outros detritos, que podem ser instantaneamente esmagados e sugados.
Escopo de aplicação:
① Descarga de águas residuais corporativas.
System Sistema de Descarga de Tratamento de Esgoto Urbano.
Subway, porão, Estação de drenagem do sistema de defesa aérea civil.
④ Descarga de águas residuais de hotéis e arranha-céus.
⑤ Estações de drenagem de esgoto em áreas residenciais.
⑥ Descarga de lama nos canteiros de engenharia e construção municipais.
System o sistema de abastecimento de água de uma planta de água.
⑧ Descarga de águas residuais de fazendas de criação e irrigação de terras rurais.
⑨ Exploração de minas e apoio a equipamentos de tratamento de água.
⑩ Em vez de carregar os ombros das pessoas, chupe e transportem lama do rio.
As condições de uso são que a temperatura da água é ≤ 60 ℃ e o valor do pH líquido é 4-10.
Estrutura e design de material:
1. Estrutura do corpo da bomba
Componentes hidráulicos: Adotando um design de abertura traseira, o impulsor e a vedação podem ser mantidos sem desmontar o pipeline (veja a Figura 1).
2. Tipo de impulsor
Impulsor fechado: Adequado para baixa viscosidade, baixo meios de conteúdo sólido (≤ 5%), com uma eficiência de até 75%.
Impulsor semi aberto: conteúdo sólido ≤ 15%, design autolimpante para evitar o emaranhamento de fibras.
Impulsor atual do redemoinho: Para condições de alto desgaste, a capacidade de rendimento é aumentada em 50%.
3. Sistema de vedação do eixo
Vedação mecânica: SiC/sic ou anel de desgaste do carboneto de tungstênio, resistência à temperatura -20 ℃ ~ 150 ℃.
Vedação de energia: A lâmina traseira gera pressão negativa para bloquear o vazamento médio, adequado para meios que contêm partículas cristalinas.
Cabilização eleitoral do material
componente | Materiais opcionais | Meio aplicável | temperatura limitadora |
Corpo de bomba/impulsor | 304 aço inoxidável | Ácido fraco e águas residuais de íons cloreto | 120 ℃ |
316L Aço inoxidável | Ácidos fortes (como ácido sulfúrico, ácido clorídrico) | 150 ℃ | |
Forro fluoroplástico (PTFE) | Ácido concentrado, solvente orgânico | 100 ℃ | |
vedação mecânica | carboneto de silício | Meio contendo partículas duras | 250 ℃ |
eixo | 2CR13 Crista dura de cromo | Condições de operação de alta carga | 200 ℃ |
Princípio de trabalho:
O motor aciona o impulsor para girar em alta velocidade (1450-2900 rpm) e a força centrífuga joga o meio em direção à carcaça da bomba, que é então pressurizada pela voluta e descarregada. A câmara de separação de gás-líquido foi projetada para lidar com o meio com um teor de gás ≤ 20% e impedir a cavitação. O sistema exclusivo de auto -resfriamento resfria a câmara selada através do orifício do refluxo, garantindo operação estável sob condições de alta temperatura.
Exemplo de curva de desempenho (tomando AF50-32-160 como exemplo)
Faixa de fluxo: 10-30m ⊃3;/h
Cabeça: 15-35m
Curva de potência: ponto de eficiência de pico de 22kW, permitindo uma sobrecarga de curto prazo de 10%.
NPSHR ： ≤3,5m ， é necessário configurar uma instalação de perfusão ou tanque de entrada de água.
Cenários de aplicação e diretrizes de seleção
1.1 Aplicações típicas
Indústria química: transportar líquidos corrosivos, como ácido sulfúrico, ácido clorídrico e hidróxido de sódio (caso: uma planta química usou uma bomba revestida de PTFE para transportar ácido resíduo com pH = 1, que operava continuamente por 2 anos sem corrosão).
Eletroplicar águas residuais: Trate águas residuais altamente tóxicas contendo íons cianeto e cromo, equipados com motores à prova de explosão (ex D IIB T4).
Esgoto municipal: Estação de bomba de levantamento de esgoto, tratando o esgoto doméstico contendo impurezas de fibra e plástico, equipadas com dispositivos de corte.
1.2 Método de seleção de cinco etapas
Características médias: valor de pH, densidade (kg/m ⊃3;), conteúdo sólido e tamanho de partícula.
Fluxo/cabeça: calculado com base na resistência da rede de pipeline, com uma margem reservada de 10% a 15%.
Material correspondente: consulte a tabela de taxa de corrosão (por exemplo, taxa de corrosão 316L <0,1 mm/ano em ácido clorídrico a 60 ℃).
Método de instalação: instalação a seco (proteção IP55) ou instalação submersível (IP68, profundidade máxima de mergulho de 10m).
Certificação de conformidade: Certificação à prova de explosão (ATEX), certificação sanitária (FDA), etc.
Manutenção e solução de problemas
1.1 Manutenção diária
Itens de inspeção semanal: Valor de vibração (≤ 4,5 mm/s), temperatura do rolamento (≤ 75 ℃), monitoramento de vazamentos.
Itens de inspeção anual: Substitua as vedações mecânicas e verifique o desgaste dos impulsores (afinamento máximo permitido de 2 mm).
1.2 Diagnóstico de falha comum
Fenômeno de falha | Possíveis motivos | Solução |
Fluxo insuficiente | Bloqueio/desgaste do impulsor | Limpe ou substitua o impulsor |
vibração anormal | Dano de flexão ou rolamento do eixo | Endireitar o eixo/substituir os rolamentos SKF |
vazamento de vedação | Cristalização ou envelhecimento da superfície de vedação | Enxágüe a câmara de vedação/substitua o componente de vedação |
